Паровая котельная установка ПКН-2М (Г)

ПКН-2М

Парокотельная установка ПКН-2М предназначена для выработки насыщенного пара рабочим давлением 0,8 МПа (8 кгс/ см2), используемого для технологических и отопительных нужд в нефтяной промышленности и других отраслях народного хозяйства, где требуется данная производительность. Паровая котельная ПКН-2М изготавливается в блочно-модульном исполнении климатического исполнения У или ХЛ категории 1 ГОСТ 15150 в четырех модификациях:

Пример условного обозначения при заказе:

Установка отопительная паровая передвижная ПКН-2Г или ПКН-2М по ТУ 3663-042-02934646-2016.

  • ПКН – условное обозначение установки, принятое разработчиком документации;
  • Г – работающая на природном газе ГОСТ-5542;
  • М – работающая на мазуте ГОСТ-10585.
ПКН-2М

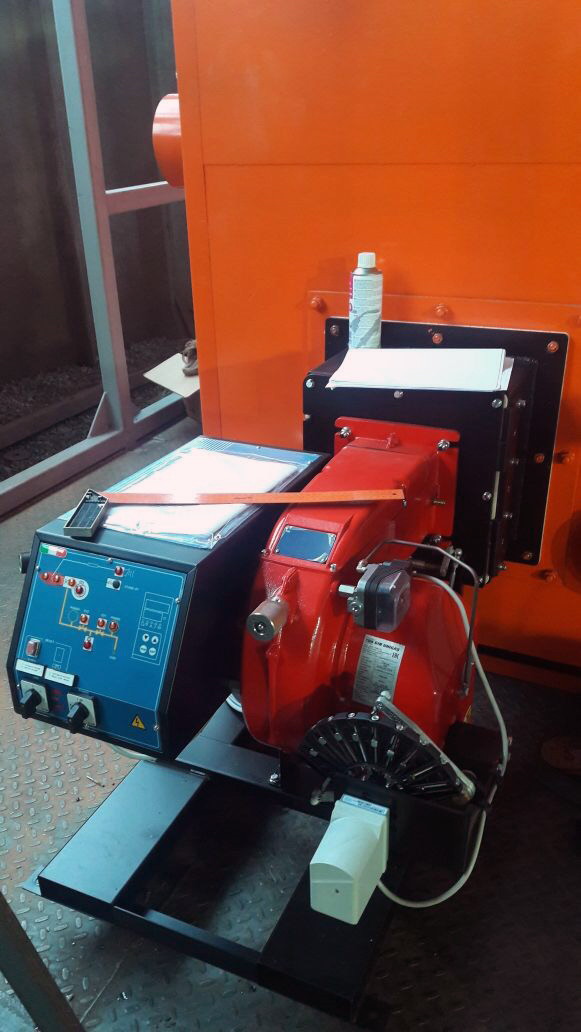

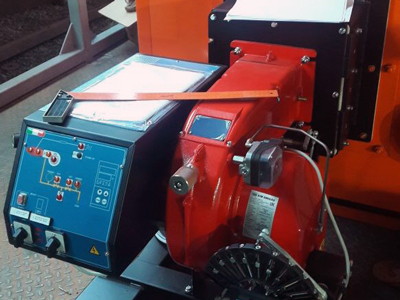

Горелка
Автоматика

Основное оборудование установки отопительной паровой передвижной ПКН-2М:

  • котел паровой Е-1,0-0,9 Г/М (либо другой производительности, по отдельному заказу);

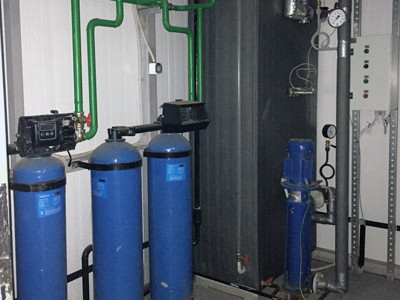

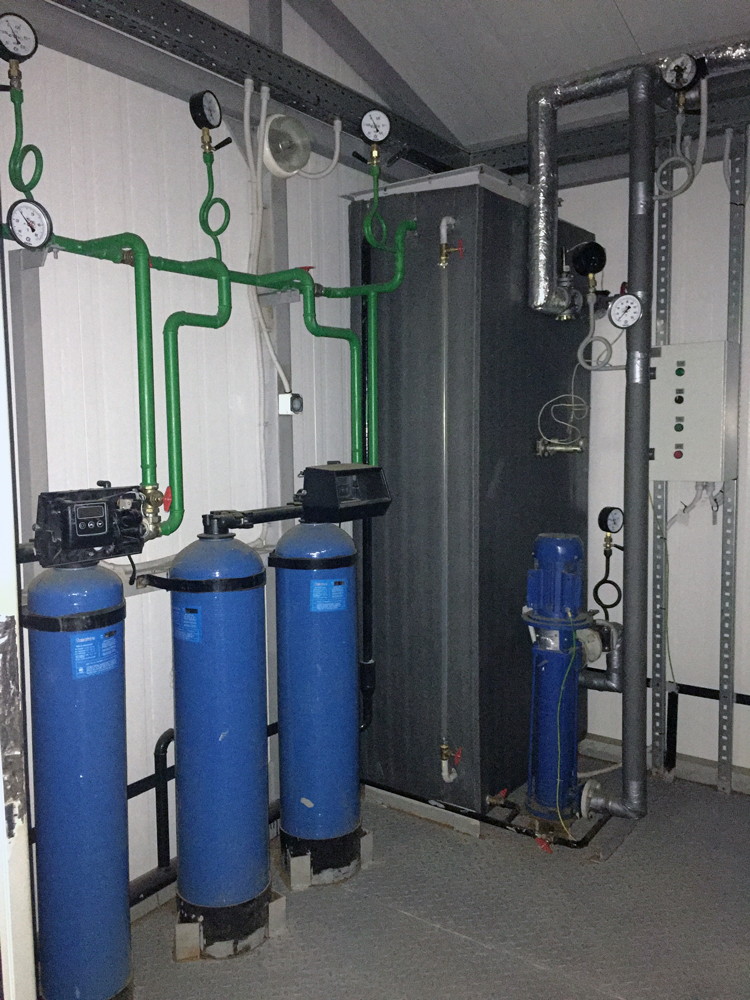

  • блок водоподготовки V=1,05 м;
  • бак умягченной воды V=0,7 м3;
  • Блок-бокс под котельную (габариты по согласованию с Заказчиком);
  • система автоматического управления САУ.ПКН-2М на базе Siemens Logo;
  • горелка газовая Г-1,0 или форсунка, либо импортные горелки Unigas
  • газопровод, для ПКН-Г (газопровод котельной установки должен быть запитан через ГРПШ с узлом учета газа);
  • комплект запорно-регулирующей аппаратуры;
  • труба дымовая с растяжками и кольями.
  • насосы

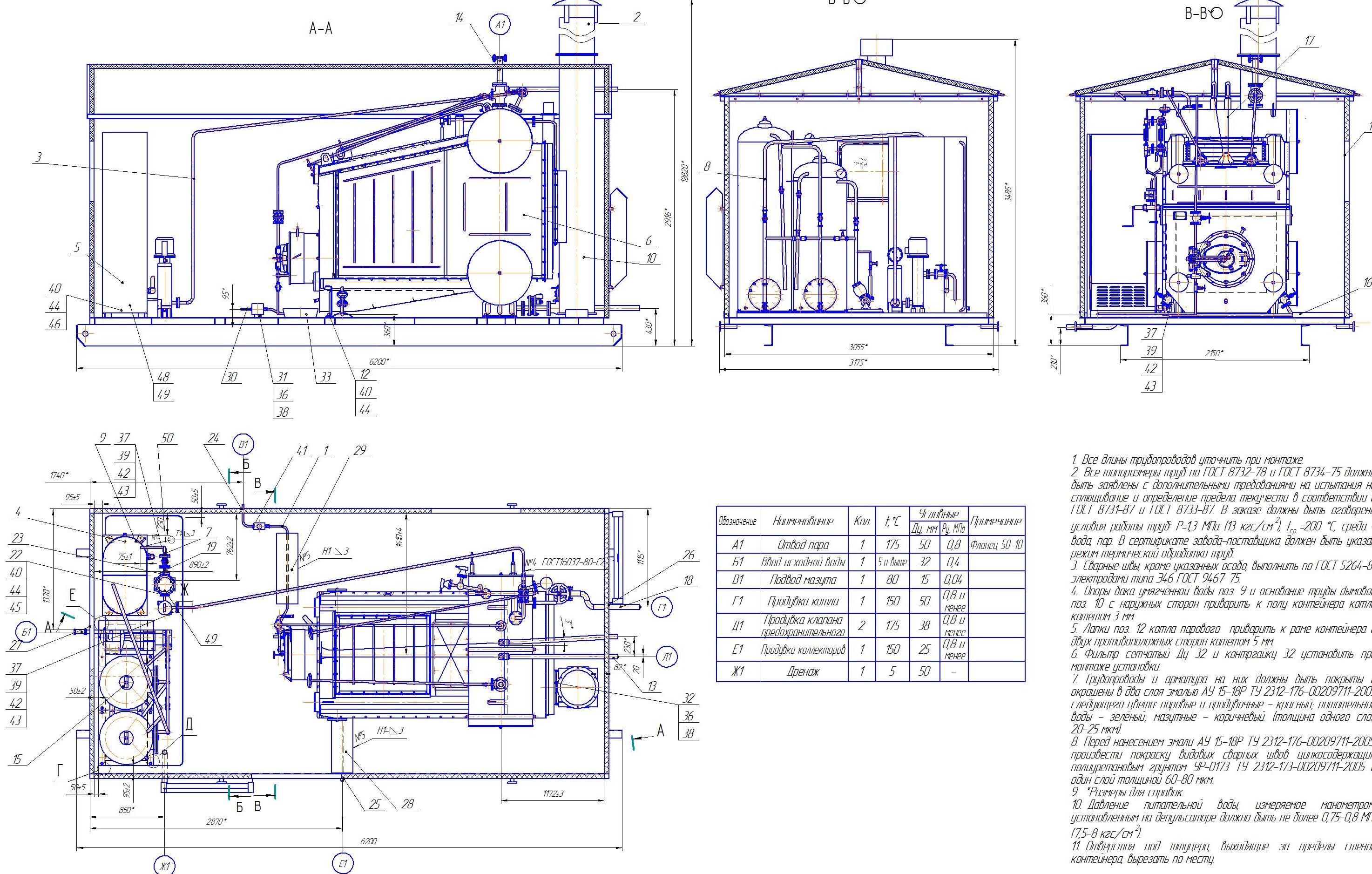

Чертеж установки

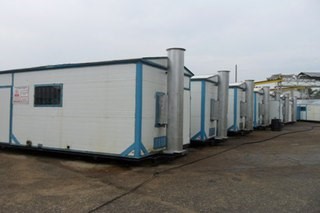

Котельная ПКН-2М

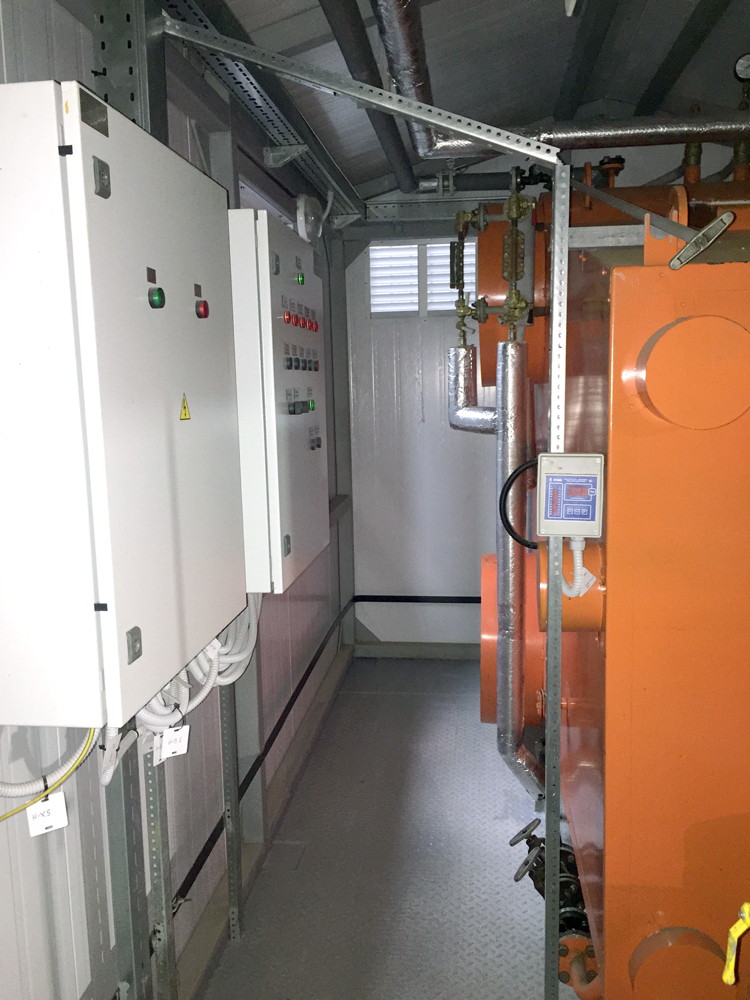

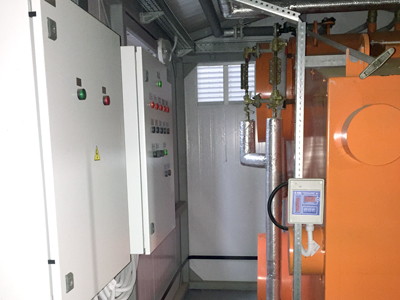

Автоматика

В установке ПКН-2М система автоматизации обеспечивает:

  • аварийную защиту с отсечкой топлива;
  • автоматическое регулирование и контроль технологических параметров;
  • управление пусковыми операциями;
  • световую и звуковую сигнализацию;
  • При необходимости, можно осуществить связь с АРМ оператора через интерфейс RS-485, что позволяет легко интегрироваться в АСУ ТП участка, а также организовать удаленный мониторинг и управление его параметрами.

Аварийная защита с отсечкой топлива и блокировкой пуска обеспечивается в случаях:

  • повышения и понижения давления газа перед горелкой;
  • повышения давления в топке котла;
  • понижения давления воздуха;
  • погасания факелов горелок;
  • повышения давления пара;
  • повышения и понижения до аварийного уровня воды в барабане котла;
  • обрыва линии связи с датчиками;
  • исчезновения напряжения питания системы автоматизации;
  • наличия загазованности в помещении котельной угарным газом СО и горючим газом СКЦ.

Автоматическое регулирование предусматривает:

  1. Регулирование уровня воды в котле (в диапазоне между нижним и верхним регулируемыми уровнями);
  2. Двухпозиционная - подача газа и воздуха при переходах горения в котле с «большого» на «малое» и наоборот.

Группа сигнализации предусматривает:

  • световую сигнализацию о нормальной работе котла;
  • звуковую сигнализацию при аварийных ситуациях;
  • световую сигнализацию и запоминание первопричин аварийных ситуаций;
  • подачу сигнала типа «сухой контакт» в диспетчерский пункт при возникновении аварийных ситуаций.

При аварийном отключении системой сигнализации – запуск котла необходимо производить вручную, в соответствии со СНиП Н-35-76 п. 15.17.



Технические характеристики

Наименование

ПКН-2Г

ПКН-2М

Номинальная паропроизводительность, т/ч

1

1

Рабочее давлении пара, МПа (кгс/см )

0,8(8,0)

0,8 (8,0)

Номинальная температура пара, К (°С)

447,5(174,5)

447,5(174,5)

Коэффициент полезного действия при номинальной производительности, %, не менее

89,5

87

Температура питательной воды, °С, не более

50

50

Расчетное топливо

Природный газ ГОСТ 5542, попутный нефтяной газ

Мазут ГОСТ 10585, нефть, дизтопливо

Давление топлива перед горелкой котла

- газ, КПа (кгс/см)

- мазут, МПа (кгс/см)


1,3-1,8 (130-180)





0,04 (0,4)

Расчетный расход топлива при номинальной нагрузке:

- газ, мЗ/ч

- мазут, кг/ч



90





80

Теплота сгорания топлива, МДж/кг (ккал/кг), не менее

- газ

- мазут


35,8 (8560)





40,3(9620)

Габаритные размеры, м, не более

- длина

- ширина

- высота



6,2

3,2

3,65



6,2

3,2

3,65

Высота установки котельной с трубой дымовой, м, не менее

15,5

19,6

Масса установки, т, не более

9,5

9,5

Напряжение электрических цепей, В

380/220

380/220

Частота

50

50

Потребляемая мощность, кВт, не более

12

6

Нормальная эксплуатация установок должна обеспечиваться при:

- режимах с нагрузкой, %, от номинальной

- общей жесткости питательной воды, мкг-экв/л, не более



 40-100

 30



20-100

 30

Содержание взвешенных веществ мг/л, не более

5

5

Влажность пара, вырабатываемого установкой, % не более

5

5

Наша компания предлагает изготовление паровых котельных ПКН-2М по Техническому заданию Заказчика различных габаритов и с применением отечественных и импортных комплектующих (КИПиА, автоматика, горелочные устройства).
