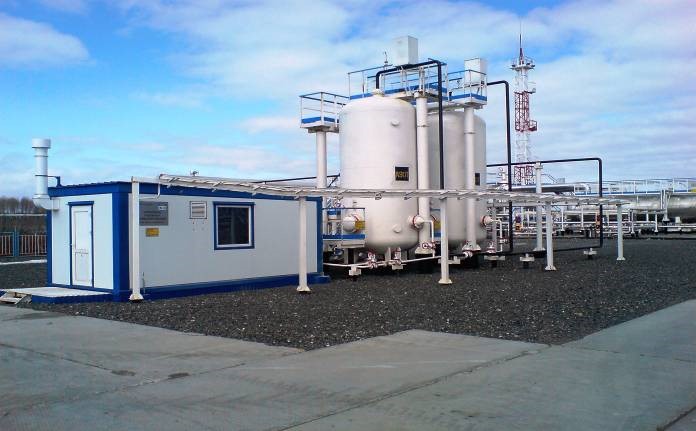

Установка азотного пожаротушения предназначена для тушения пожара при возгорании различных горючих веществ, горение которых не может происходить без доступа воздуха, например нефти, нефтепродуктов или газового конденсата, в замкнутых объемах и помещениях, а также для предотвращения возникновения пожаро- и взрывоопасных ситуаций на нефтегазодобывающих предприятиях. Применяется совместно с печами прямого нагрева типа ПТБ-5-40 и ПТБ-10 для безопасного использования печей.
Принцип работы установки азотного пожаротушения основан на инертных свойствах создаваемой воздушной смеси с содержанием азота 95—99%. При таком содержании азота в воздухе процесс горения становится невозможным. Газообразный азот, производимый газоразделительным мембранным блоком азотной установки пожаротушения, подается под давлением в ресивер, объем которого рассчитывается исходя из объема помещений и резервуаров, пожаробезопасность которых обеспечивает установка.
В случае возгорания происходит автоматическая подача азота в объем, где возник пожар. Это обеспечивает быстрое и надежное тушение пожара без причинения какого-либо ущерба оборудованию и персоналу. Конструкция азотной установки пожаротушения также позволяет использовать вырабатываемый азот для продувки технологических объемов, при этом происходит его автоматическое
восполнение.
Азотное пожаротушение имеет ряд объективных преимуществ, которые связаны с простотой установки, легкостью обслуживания и ее высокой экономической эффективностью.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА БЛОКА
|
Рабочая среда |
сжатый воздух, азот |
|
|
Температура наиболее холодной пятидневки района установки, °С |
-43 |
|
|
Температура минимальная в блоке, °С |
+5 |
|
|
Категория помещения по взрывопожарной и пожарной опасности по НПБ 105-03 |
Д |
|
|
Категория трубопроводов по ПБ 03-585-03 |
В-V |
|
|
Степень огнестойкости помещения по СНиП 21-01-97 |
IV |
|
|
Расчетный срок службы, лет |
не менее 10 |
|
|
Масса пустого, кг |
4500 |
|
|

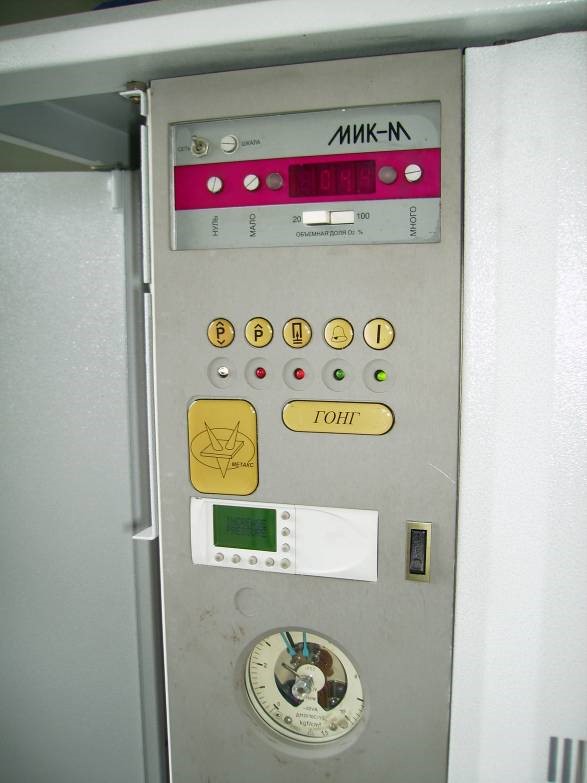

Мембранная воздухоразделительная азотная установка АПТ-М8 серии «ГОНГ» |
||
|
Расход воздуха на входе, м ³/час |
20 |
|
|
Производительность установки, м ³/час |
8 |
|
|
Давление на выходе, МПа |
0,57 |
|
|
Потребление э/энергии, кВт (220 В) |
0,1 |
|
|
Габаритные размеры, мм |
650х650х1450 |
|
|

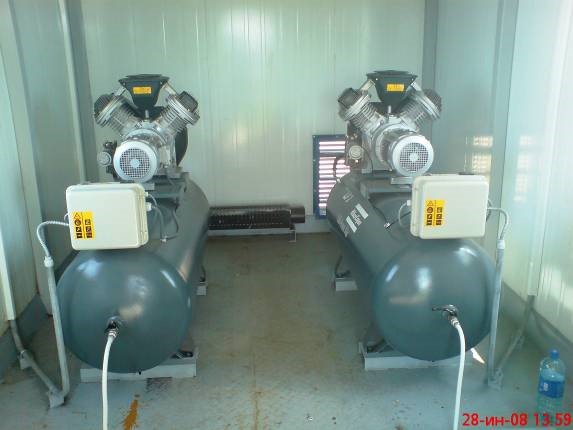

Воздушный компрессор LF-7-10E475 с горизонтальным ресивером V=475 л |
||
|
Производительность, м3/мин |
0,552 |
|
|
Максимальное давление на выходе, МПа |
1,0 |
|
|
Мощность двигателя (380В), кВт |
5,5 |
|
|
Габаритные размеры, мм |
1923х592х1341 |
|
|
Воздухосборник V=20м3 |
||
|
Назначение |
прием, накопление, хранение и выдача азота |
|
|
Среда |
азот |
|
|
Давление, МПа |
рабочее |
0,8 |
|
расчетное |
1,0 |
|
|
Температура, °С |
рабочей среды |
43 |
|
расчетная стенки |
100 |
|
|
Минимальная допустимая температура стенки аппарата, находящегося под давлением, °С |
-60 |
|
|
Число циклов нагружения сосуда за весь срок службы, не более |
1000 |
|
|
Масса аппарата наполненного водой, кг |
25215 |
|

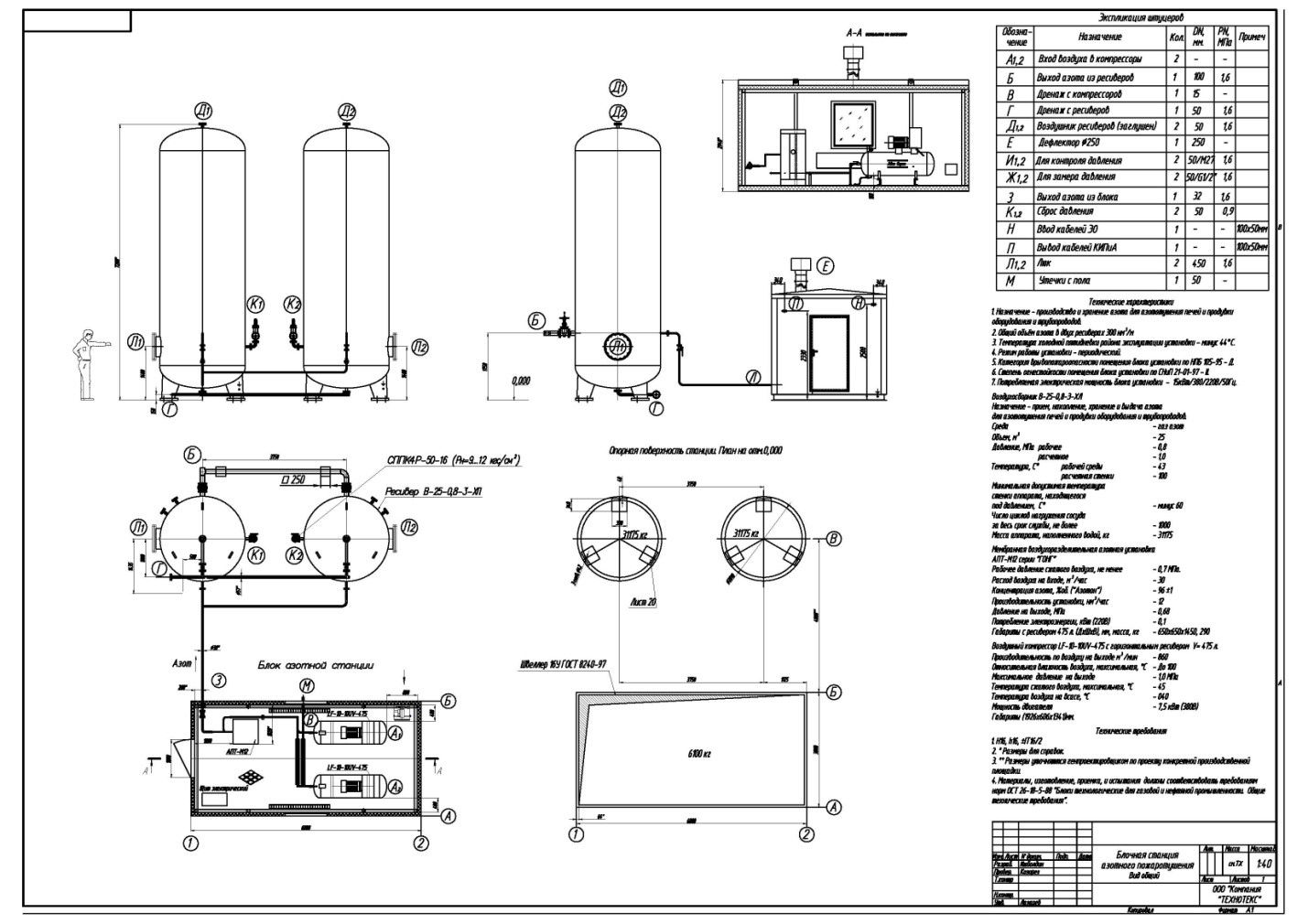

Чертеж общего вида азотной станции
