Назначение
Емкости подземные дренажные используются для слива остатков светлых и темных нефтепродуктов, нефти, масел, конденсата, в том числе в смеси с водой, из технологических трубопроводов и аппаратов на предприятиях нефтяной и газовой отраслей промышленности.

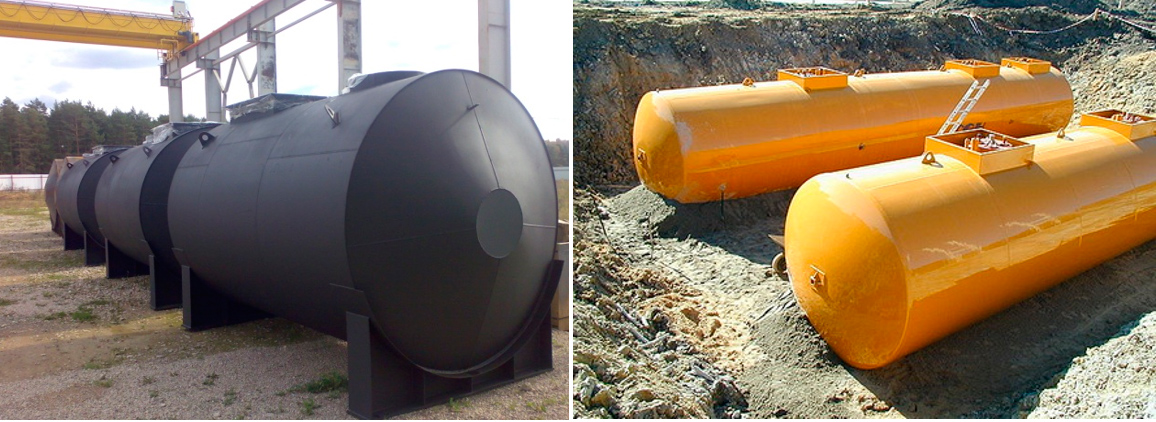

Конструктивные особенности
Емкости дренажные предназначены под установку электронасосных агрегатов НВ 50/50 и 12НА-9х4. Емкость установлена на транспортные опоры, предназначенные для придания емкости устойчивости при хранении и транспортировке, которые при необходимости срезаются.
Варианты исполнения
В зависимости от температуры района установки емкостей:
- исполнение 2 – до - 40°С (материал корпуса 09Г2С-12 ГОСТ 19281);
- исполнение 3 – до - 60°С (материал корпуса 09Г2С-14 ГОСТ 19281).
В зависимости от глубины погружения насоса:
- 1 (3 200 мм);
- 2 (3 900 мм);
- 3 (3 600 мм).
Типы емкостей:
- ЕП – емкость подземная без подогревателя;
- ЕПП – емкость подземная с подогревателем.
Возможно изготовление емкостей согласно ТУ 26-18-34-89 и согласно требованиям заказчика, номинальными объемами от 8 до 100 м3.
Технические характеристики:
|
Тип емкости |
ЕП |
ЕПП |
|
Давление рабочее в емкости, МПа (кгс/см2), не более |
0,07 (0,7) |
|
|
Давление рабочее в подогревателе, МПа (кгс/см2), не более |
нет |
0,5 (5,0) |
|
Температура рабочая среды, °С, не более |
80 |
|
|
Температура рабочая в подогревателе, °С, не более |
нет |
164 |
|
Среда в емкости |
остатки светлых и темных нефтепродуктов, нефть, масла, в том числе в смеси с водой с содержанием H2S в газовой среде не более 1,8 объемных |
|
|
Среда в подогревателе |
нет |
водяной пар, невредная, невзрывоопасная |
|
Прибавка для компенсации коррозии, мм |
1,5 |
|
|
Группа аппарата по ПБ 03-584-03 |
5а |
|
|
Срок службы емкости, лет |
15 |
|
|
Способ установки |
подземный |
|

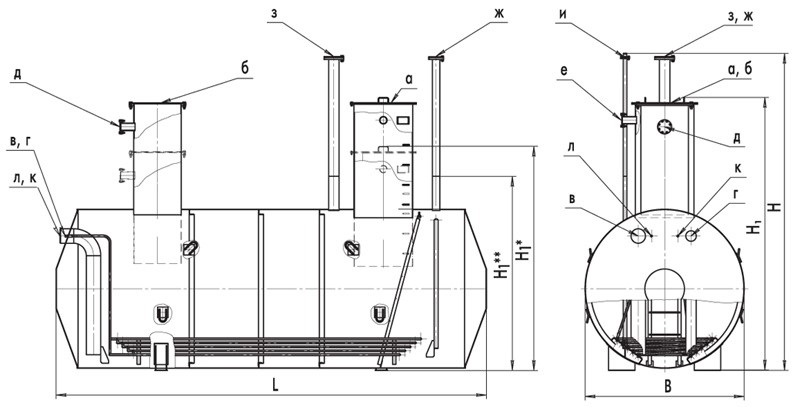

ЭКСПЛИКАЦИЯ ШТУЦЕРОВ
|
Обозначение |
Наименование |
Кол-во |
Условный проход ДУ, мм |
Давление условное Ду, МПа (кгс/см2) |
|
а |
Люк-лаз |
1 |
800 |
- |
|
б |
Люк для насоса |
1 |
700 |
0,25 (2,5) |
|
в |
Вход продукта |
1 |
200 |
- |
|
г |
Выход продукта аварийный |
1 |
150 |
- |
|
д |
Вход пара |
1 |
100 |
1,0 (10) |
|
е |
Воздушник |
1 |
100 |
1,0 (10) |
|
ж |
Для сигнализатора уровня |
1 |
100 |
2,5 (25) |
|
з |
Для сигнализатора уровня |
1 |
150 |
2,5 (25) |
|
и |
Для термопреобразователя |
1 |
50 |
0,6 (6) |
|
к |
Вход теплоносителя |
1 |
20 |
- |
|
л |
Выход теплоносителя |
1 |
20 |
- |
УСЛОВНОЕ ОБОЗНАЧЕНИЕ ЕМКОСТИ ПОДЗЕМНОЙ ПРИ ЗАКАЗЕ
Таблица 1
|
Обозначение емкости по СТО 3615-056-05753336-2006 |
Обозначение емкости по ТУ 26-18-34-89 |
Объём |
Объём раб., |
Допустимая минимальная |
Габаритные |
Габаритные размеры в транспортном |
Масса, кг |
D, мм |
h, мм |
Констр. |
|
301-01-8.00.1.2.0.0 |
ЕП8-2000-1300-2 |
8 |
7,3 |
- 40 (2) |
2895х2053х4110 |
2895х2053х3440 |
1890 |
2000 |
1300 |
1 |
|
301-01-8.01.1.2.0.0 |
ЕПП8-2000-1300-2 |
1940 |
||||||||
|
301-01-8.00.1.3.0.0 |
ЕП8-2000-1300-3 |
- 60 (3) |
1890 |
|||||||
|
301-01-8.01.1.3.0.0 |
ЕПП8-2000-1300-3 |
1940 |
||||||||
|
301-02-8.00.1.2.0.0 |
ЕП8-2000-2000-2 |
- 40 (2) |
2895х2058х4812 |
2865х2058х2553** |
2470 |
2000 |
2 |
|||
|
301-02-8.01.1.2.0.0 |
ЕПП8-2000-2000-2 |
2520 |
||||||||
|
301-02-8.00.1.3.0.0 |
ЕП8-2000-2000-3 |
- 60 (3) |
2470 |
|||||||
|
301-02-8.01.1.3.0.0 |
ЕПП8-2000-2000-3 |
2520 |
||||||||
|
301-01-12.5.00.1.2.0.0 |
ЕП12,5-2000-13000-2 |
12,5 |
11,1 |
- 40 (2) |
4270х2053х4110 |
4270х2053х3440 |
2360 |
1300 |
1 |
|
|
301-01-12.5.01.1.2.0.0 |
ЕПП12,5-2000-1300 |
2430 |
||||||||
|
301-01-12.5.00.1.3.0.0 |
ЕП12,5-2000-1300-3 |
- 60 (3) |
2360 |
|||||||
|
301-01-12.5.01.1.3.0.0 |
ЕПП12,5-2000-1300-3 |
2430 |
||||||||
|
301-01-16.00.1.2.0.0 |
ЕП16-2000-1300-2 |
16 |
13,2 |
- 40 (2) |
5025х2053х4110 |
5025х2053х3440 |
2590 |
|||
|
301-01-16.01.1.2.0.0 |
ЕПП16-2000-1300-2 |
2680 |
||||||||
|
301-01-16.00.1.3.0.0 |
ЕП16-2000-1300-3 |
- 60 (3) |
2590 |
|||||||
|
301-01-16.01.1.3.0.0 |
ЕПП16-2000-1300-3 |
2680 |
||||||||
|
301-01-20.00.1.2.0.0 |
ЕП20-2400-900-2 |
20 |
19,4 |
- 40 (2) |
5165х2412х4110 |
5165х2412х3440 |
2940 |
2400 |
900 |
|
|
301-01-20.01.1.2.0.0 |
ЕПП20-2400-900-2 |
3020 |
||||||||
|
301-01-20.00.1.3.0.0 |
ЕП20-2400-900-3 |
- 60 (3) |
2940 |
|||||||
|
301-01-20.01.1.3.0.0 |
ЕПП20-2400-900-3 |
3020 |
||||||||
|
301-01-25.00.1.2.0.0 |
ЕП25-2400-900-2 |
25 |
22,5 |
- 40 (2) |
5920х2412х4110 |
5920х2412х3440 |
3280 |
|||
|
301-01-25.01.1.2.0.0 |
ЕПП25-2400-900-2 |
3380 |
||||||||
|
301-01-25.00.1.3.0.0 |
ЕП25-2400-900-3 |
- 60 (3) |
3280 |
|||||||
|
301-01-25.01.1.3.0.0 |
ЕПП25-2400-900-3 |
3380 |
||||||||
|
301-02-25.00.1.2.0.0 |
ЕП25-2400-1300-2 |
- 40 (2) |
5920х2412х4510 |
5920х2412х3840 |
3390 |
1300 |
3 |
|||
|
301-02-25.01.1.2.0.0 |
ЕПП25-2400-1300-2 |
3490 |
||||||||
|
301-02-25.00.1.3.0.0 |
ЕП25-2400-1300-3 |
- 60 (3) |
3390 |
|||||||
|
301-02-25.01.1.3.0.0 |
ЕПП25-2400-1300-3 |
3490 |
||||||||
|
301-01-40.00.1.2.0.0 |
ЕП40-2400-1600-2 |
40 |
34,7 |
- 40 (2) |
8940х2412х4810 |
8940х2412х3400* |
4750 |
1600 |
2 |
|
|
301-01-40.01.1.2.0.0 |
ЕПП40-2400-1600-2 |
4890 |
||||||||
|
301-01-40.00.1.3.0.0 |
ЕП40-2400-1600-3 |
- 60 (3) |
4750 |
|||||||
|
301-01-40.01.1.3.0.0 |
ЕПП40-2400-1600-3 |
4890 |
||||||||
|
301-01-63.00.1.2.0.0 |
ЕП63-3000-1000-2 |
63 |
54,6 |
- 40 (2) |
9147х3074х4815 |
9147х3074х3800* |
7110 |
3000 |
1000 |
|
|
301-01-63.01.1.2.0.0 |
ЕПП63-3000-1000-2 |
7260 |
||||||||
|
301-01-63.00.1.3.0.0 |
ЕП63-3000-1000-3 |
- 60 (3) |
7110 |
|||||||
|
301-01-63.01.1.3.0.0 |
ЕПП63-3000-1000-3 |
7260 |
H1* - высота емкости с опущенными люками
H1** - высота емкости со снятыми люками
