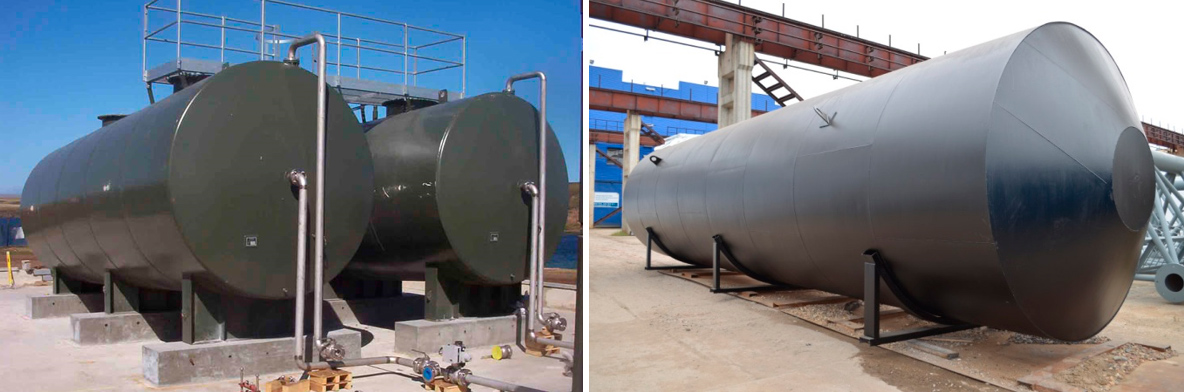

Резервуар стальной горизонтальный цилиндрический для хранения нефтепродуктов емкостью 10, 25, 50, 75, 100 м3
Назначение резервуара: хранение темных нефтепродуктов.
Хранимый нефтепродукт удельным весом до 1 тс/м3 (10 кн/м3)
Температура хранимого продукта:
Максимальная - плюс 900С
Минимальная - минус 400С
Расчетные температуры наружного воздуха: -300С>t0³-400С
-400С>t0³-500С
-500С>t0³-650С
Допустимое избыточное давление: 0,07 МПа конических днищ (0,7 кгс/см2)
Снеговая нагрузка - нормативная 200 кгс/м2 (2,0 кПа)
Ветровая нагрузка - нормативная 100 кгс/м2 (1,0 кПа)
Сейсмичность не более 7 баллов (при расположении резервуаров в районах с сейсмичностью более 7 баллов руководствоваться п. 5 таблицы СНиП II-7-81; в случае невозможности соблюдения условий упомянутой таблицы при привязке резервуаров в районах с сейсмичностью 8 и 9 баллов необходимо выполнение специальных мероприятий).
Установка в сухих грунтах:
а) грунт удельным весом 1,7 тс/м3 (17 кн/м3)
б) угол естественного откоса 300
Материальное исполнение резервуаров - сталь углеродистая.
Основные размеры резервуаров
|
Объем |
L |
L1 |
Д |
|
10 |
3310 |
2780 |
2200 |
|
25 |
4670 |
4270 |
2760 |
|
50 |
9850 |
9150 |
2760 |
|
75 |
9720 |
8940 |
3240 |
|
100 |
13100 |
12700 |
3240 |
Технические характеристики
| Обозначение емкости по СТО 3615-056-05753336-2006 |
Обозначение емкости по ТУ 26-18-34-89 |
Объём |
Объём раб., |
Допустимая минимальная |
Габаритные |
Габаритные размеры в транспортном |
Масса, кг |
D, мм |
h, мм |
Констр. |
|---|---|---|---|---|---|---|---|---|---|---|
|
301-01-8.00.1.2.0.0 |
ЕП8-2000-1300-2 |
8 |
7,3 |
- 40 (2) |
2895х2053х4110 |
2895х2053х3440 |
1890 |
2000 |
1300 |
1 |
|
301-01-8.01.1.2.0.0 |
ЕПП8-2000-1300-2 |
1940 |
||||||||
|
301-01-8.00.1.3.0.0 |
ЕП8-2000-1300-3 |
- 60 (3) |
1890 |
|||||||
|
301-01-8.01.1.3.0.0 |
ЕПП8-2000-1300-3 |
1940 |
||||||||
|
301-02-8.00.1.2.0.0 |
ЕП8-2000-2000-2 |
- 40 (2) |
2895х2058х4812 |
2865х2058х2553** |
2470 |
2000 |
2 |
|||
|
301-02-8.01.1.2.0.0 |
ЕПП8-2000-2000-2 |
2520 |
||||||||
|
301-02-8.00.1.3.0.0 |
ЕП8-2000-2000-3 |
- 60 (3) |
2470 |
|||||||
|
301-02-8.01.1.3.0.0 |
ЕПП8-2000-2000-3 |
2520 |
||||||||
|
301-01-12.5.00.1.2.0.0 |
ЕП12,5-2000-13000-2 |
12,5 |
11,1 |
- 40 (2) |
4270х2053х4110 |
4270х2053х3440 |
2360 |
1300 |
1 |
|
|
301-01-12.5.01.1.2.0.0 |
ЕПП12,5-2000-1300 |
2430 |
||||||||
|
301-01-12.5.00.1.3.0.0 |
ЕП12,5-2000-1300-3 |
- 60 (3) |
2360 |
|||||||
|
301-01-12.5.01.1.3.0.0 |
ЕПП12,5-2000-1300-3 |
2430 |
||||||||
|
301-01-16.00.1.2.0.0 |
ЕП16-2000-1300-2 |
16 |
13,2 |
- 40 (2) |
5025х2053х4110 |
5025х2053х3440 |
2590 |
|||
|
301-01-16.01.1.2.0.0 |
ЕПП16-2000-1300-2 |
2680 |
||||||||
|
301-01-16.00.1.3.0.0 |
ЕП16-2000-1300-3 |
- 60 (3) |
2590 |
|||||||
|
301-01-16.01.1.3.0.0 |
ЕПП16-2000-1300-3 |
2680 |
||||||||
|
301-01-20.00.1.2.0.0 |
ЕП20-2400-900-2 |
20 |
19,4 |
- 40 (2) |
5165х2412х4110 |
5165х2412х3440 |
2940 |
2400 |
900 |
|
|
301-01-20.01.1.2.0.0 |
ЕПП20-2400-900-2 |
3020 |
||||||||
|
301-01-20.00.1.3.0.0 |
ЕП20-2400-900-3 |
- 60 (3) |
2940 |
|||||||
|
301-01-20.01.1.3.0.0 |
ЕПП20-2400-900-3 |
3020 |
||||||||
|
301-01-25.00.1.2.0.0 |
ЕП25-2400-900-2 |
25 |
22,5 |
- 40 (2) |
5920х2412х4110 |
5920х2412х3440 |
3280 |
|||
|
301-01-25.01.1.2.0.0 |
ЕПП25-2400-900-2 |
3380 |
||||||||
|
301-01-25.00.1.3.0.0 |
ЕП25-2400-900-3 |
- 60 (3) |
3280 |
|||||||
|
301-01-25.01.1.3.0.0 |
ЕПП25-2400-900-3 |
3380 |
||||||||
|
301-02-25.00.1.2.0.0 |
ЕП25-2400-1300-2 |
- 40 (2) |
5920х2412х4510 |
5920х2412х3840 |
3390 |
1300 |
3 |
|||
|
301-02-25.01.1.2.0.0 |
ЕПП25-2400-1300-2 |
3490 |
||||||||
|
301-02-25.00.1.3.0.0 |
ЕП25-2400-1300-3 |
- 60 (3) |
3390 |
|||||||
|
301-02-25.01.1.3.0.0 |
ЕПП25-2400-1300-3 |
3490 |
||||||||
|
301-01-40.00.1.2.0.0 |
ЕП40-2400-1600-2 |
40 |
34,7 |
- 40 (2) |
8940х2412х4810 |
8940х2412х3400* |
4750 |
1600 |
2 |
|
|
301-01-40.01.1.2.0.0 |
ЕПП40-2400-1600-2 |
4890 |
||||||||
|
301-01-40.00.1.3.0.0 |
ЕП40-2400-1600-3 |
- 60 (3) |
4750 |
|||||||
|
301-01-40.01.1.3.0.0 |
ЕПП40-2400-1600-3 |
4890 |
||||||||
|
301-01-63.00.1.2.0.0 |
ЕП63-3000-1000-2 |
63 |
54,6 |
- 40 (2) |
9147х3074х4815 |
9147х3074х3800* |
7110 |
3000 |
1000 |
|
|
301-01-63.01.1.2.0.0 |
ЕПП63-3000-1000-2 |
7260 |
||||||||
|
301-01-63.00.1.3.0.0 |
ЕП63-3000-1000-3 |
- 60 (3) |
7110 |
|||||||
|
301-01-63.01.1.3.0.0 |
ЕПП63-3000-1000-3 |
7260 |
H1* - высота емкости с опущенными люками
H1** - высота емкости со снятыми люками
