Горизонтальная факельная установка (ГФУ) предназначена для сжигания (термической нейтрализации) промышленных стоков на установках комплексной подготовки газа (УКПГ), продувочных газов скважины одновременно с жидкими выбросами, входящими в состав продувочных газов (остатки бурового раствора и промывочной жидкости, пластовая вода, углеводородный конденсат и др.).

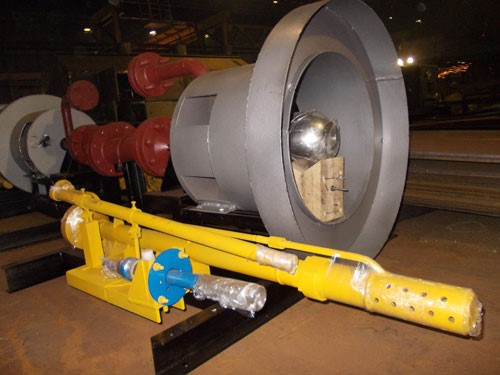

Факельное горелочное устройство ГФУ состоит из трубопровода подачи газа, трубопровода подачи промстоков, рамы, тела Коанда и запальной горелки. Через фланцы устройство ГФУ присоединяется сваркой к наружным трубопроводам подачи газа и промстоков.
Тело Коанда представляет собой особой формы криволинейную поверхность, на которую через две узкие щели из трубопровода подачи газа подается газ. Огибая тело Коанда, газ создает с наружной стороны разрежение и в него из окружающего пространства подсасывается воздух, необходимый для бездымного сгорания. При сгорании газа образуется плоский настильный факел, который скрещивается на некотором расстоянии с распыленной смесью промстоков.
Горелка запальная служит для поджигания факела от тела Коанда.
Технические характеристики*:
- Расход газа на 1м3 сжигаемых промотходов, нм3/ч: 700
- Давление промотходов, МПа: 7,5
- Давление газа, МПа: до 7,5
- Расход топливного газа дежурной горелки, нм3/ч: не более 5
- Давление топливного газа дежурной горелки, МПа: 0,08 - 0,1
- Габариты, мм:
- длина: 2000
- ширина:780
- высота:810
- Масса, кг: 250
Массогабаритные характеристики установок обеспечивают им высокую мобильность и оперативную подготовку к работе.ГФУ поставляются в комплекте с различными системами розжига взрывозащищенного и общепромышленного исполнения:
- Система автоматического управления розжигом и контроля пламени
- Система ручного управления розжигом с контролем пламени
- Система ручного управления розжигом без контроля пламени (искровой поджиг)
* Технические характеристики, конструкция и комплектация ГФУ рассчитываются индивидуально по данным заказчика, указанным в опросном листе.
