Назначение:

Установка термического окисления предназначена для утилизации сбрасываемых газовых потоков. Образующееся в результате сжигания тепло используется для нагрева рабочего агента (подтоварной воды) до необходимой температуры.

Установка предназначена для эксплуатации на нефтяных и нефтегазовых месторождениях, для нагрева рабочего агента (подтоварной воды) подаваемого на буровую скважину.

Принцип действия установки:

Сбрасываемый поток газа сжигается на основных горелках установленных внутри вертикальной камеры окислителя. Образующийся в результате сжигания горячий воздух по газоходу подается на предусмотренный в конструкции теплообменник, предназначенный для нагрева воды до необходимой температуры. После нагрева воды охлажденный поток воздуха направляется обратно в камеру окислителя. Для циркуляции горячего воздуха по газоходу через теплообменник в конструкции окислителя предусмотрена воздуходувка. Розжиг основных горелок термического окислителя осуществляется с помощью дежурных горелок.

В составе поставляемого оборудования предусмотрен необходимый перечень контрольно измерительной и запорной аппаратуры для обеспечения работы установки. В составе поставляемого оборудования предусмотрена автоматизированная система управления технологическим процессом (АСУ ТП).

Состав установки нагрева агента:

•          вертикальная камера
•          основные горелки
•          дежурные горелки
•          теплообменник
•          воздуходувка
•          газоходы
•          контрольно-измерительная и регулирующая аппаратура
•          система управления

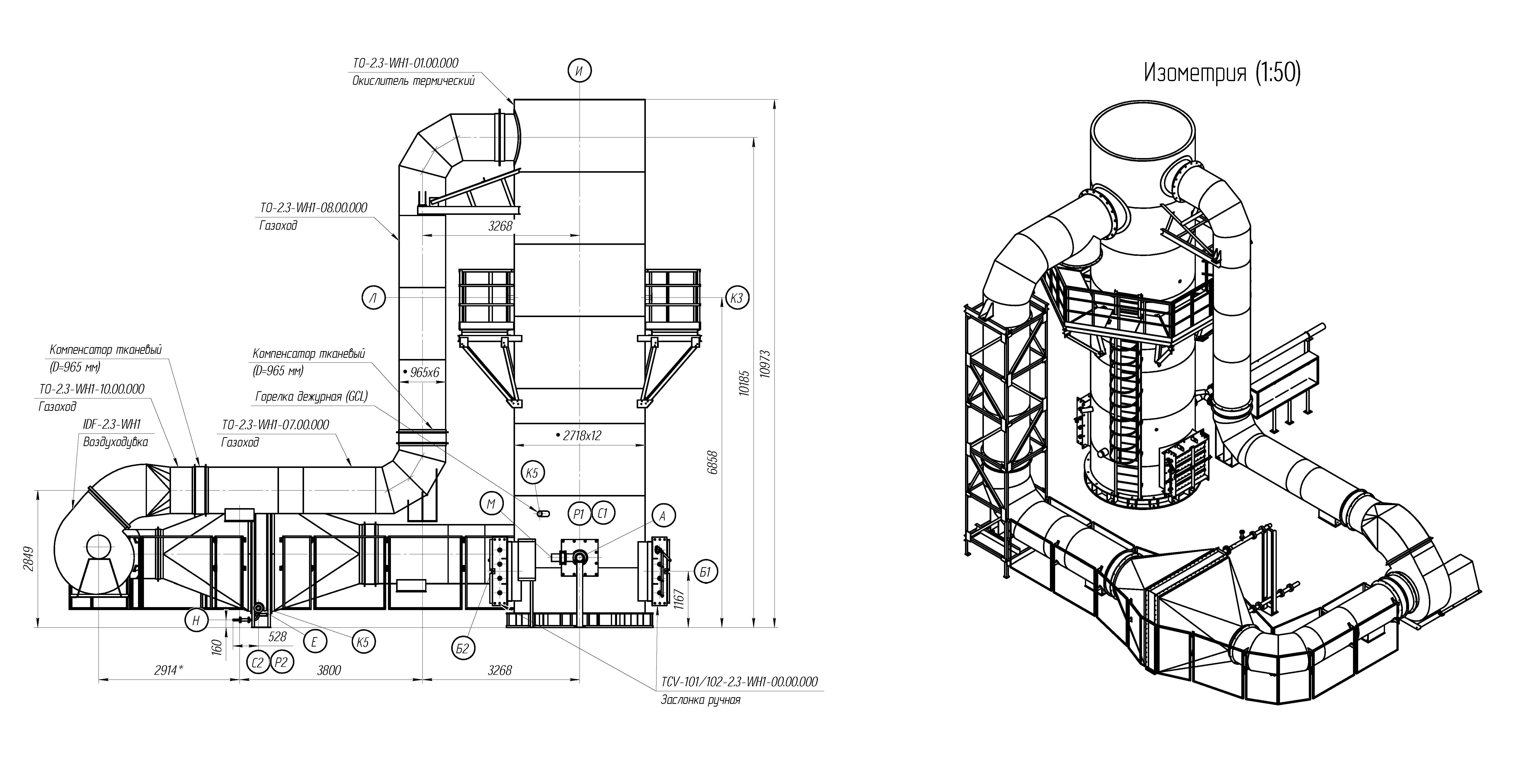

Чертеж общего вида:
