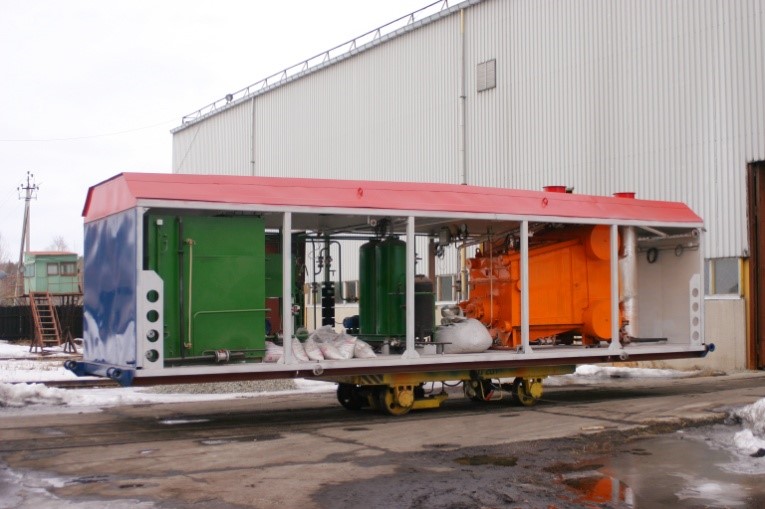

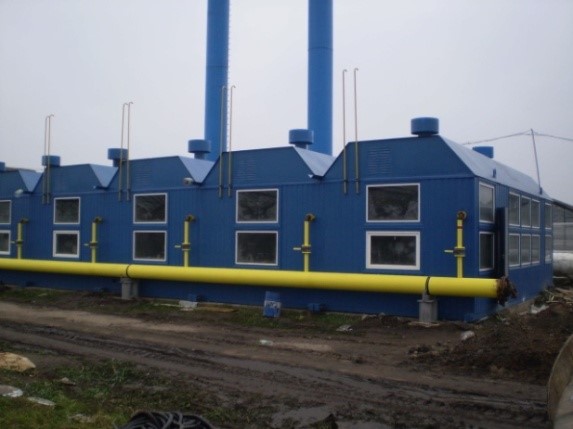

Установка котельная модульная УКМ

УКМ

Наша компания производит паровые модульные котельные установки серии УКМ на базе котлов серии Е, паропроизводительностью от 1 до 12,5 т/ч, работающие на всех видах топлива. Эти блочные котельные широко применяются в отраслях народного хозяйства, в том числе нефтегазовой промышленности и предназначены для выработки насыщенного пара рабочим давлением 0,8 МПа. Проектная документация паровых модульных установок разработана с учетом пожеланий и замечаний наших клиентов.

Преимущества блочно-модульных паровых котельных установок

  • Наш модельный ряд позволяет подобрать блочно-модульную котельную любой производительности различной компоновки от 1 до 10 т/ч.
  • Для теплоизоляция стен, пола и крыши используются современные материалы длительной эксплуатации.
  • При высокой степени транспортабельности осуществляется поставка модульной котельной установки в полной заводской готовности.
  • Монтаж блочно-модульной паровой котельной на месте в сжатые сроки и без особых затрат.
  • Подача выработанного пара на единую паровую гребенку, что облегчает возможность подключения дополнительных потребителей.
  • Наличие узла учета воды и пара.
  • Подогрев исходной воды перед водоподготовительным устройством.
  • Возможность многократного монтажа и демонтажа блочно-модульной паровой котельной установки и ее перемещения благодаря улучшенной конструкции.
  • Увеличенный бак запаса воды.
  • Для интенсификации процесса горения предусмотрено наличие парового эжектора.
  • В случае кратковременного отключения электроэнергии осуществляется аварийная подача питательной воды.
  • Комплектация автоматической системой диспетчерского управления котлами модульной котельной (опционально).
  • Наличие громкоговорящей связи оператора блочной котельной с объектом пароснабжения.
  • Современный дизайн модульной котельной установки.

УMK



Технические характеристики блочно-модульных паровых котельных серии УКМ

Показатель

УКМ-1ПМ

УКМ-2ПГМ

УКМ-3ПМ

УКМ-3,2ПМ

Количество котлов/тип котла

1 котел / Е-1/0,9 ГМ

2 котла / Е-1/0,9 ГМ

3 котла / Е-1/0,9 ГМ

2 котла / Е-1,6/0,9 ГМ

Номинальная производительность, тонн пара/ч

1

2

3

3,2

Рабочее давление насыщенного пара, МПа (кгс/см2), не более

0,8(8,0)

0,8(8,0)

0,8(8,0)

0,8(8,0)

Топливо

газ, дизтопливо, нефть, мазут

КПД, %

90,5/90

90

81

89

Габаритные размеры, м:

без бытовок

без /c бытовками



длина

11,82

11,82

11,82

11,82

ширина

3,24

6,49/9,73

12,98

9,73

высота

3,1

3,1

3,1

3,1

(с трубой)

-19,45

-19,45

-19,45

-24,45

Масса модуля, не более , тонн

21

21

21

22

Количество модулей

1

2(3)

3

3

Функции системы автоматики модульной котельной

  • Запуск и остановка котлов блочно-модульной паровой котельной в автоматическом и ручном режимах: регулирование и поддержание паропроизводительности котлов в зависимости от нагрузки, в соответствии с требованиями СНиП проводится гибкая настройка параметров работы котлов.
  • Остановка котлов при нарушении технологических режимов.
  • Отображение информации о работе котлов постоянно поступает на ЖК панель контроллера в блочно-модульной котельной и информационную панель диспетчера.
  • Обеспечение безопасности (автономные  подсистемы): 1) контроль концентрации газов CH4 и CO в помещении блочно модульной котельной и отключение подачи газа в котельную при повышении концентраций выше предельно допустимых 2) контроль возникновения пожара в помещении блочно-модульной котельной, включение звукового и светового сигнала на панели диспетчера/наблюдателя 3) функции охраны – разрешение доступа в помещение модульной котельной и обнаружение несанкционированного проникновения в помещение с выводом тревожного сигнала на панель в диспетчерской.
