Поточные электрические нагреватели предназначены для нагрева жидкостей и газов
в нефтегазовой, химической и энергетической промышленности. В качестве нагреваемого продукта может использоваться: вода, гликолевые растворы, масла, мазуты и нефть, азот, водород, природный и попутный нефтяной газы.
Поточные электронагреватели проектируются и изготавливаются на основе технического задания Заказчика с учетом безопасности технологического процесса, исходя из таких переменных как:
- состав и свойства нагреваемого газа или жидкости
- температура на входе и выходе нагревателя
- рабочее и испытательное давление
- расход среды
- условия окружающей среды (общепромышленные условия или взрывоопасная зона)
- прочие критерии технологического процесса.

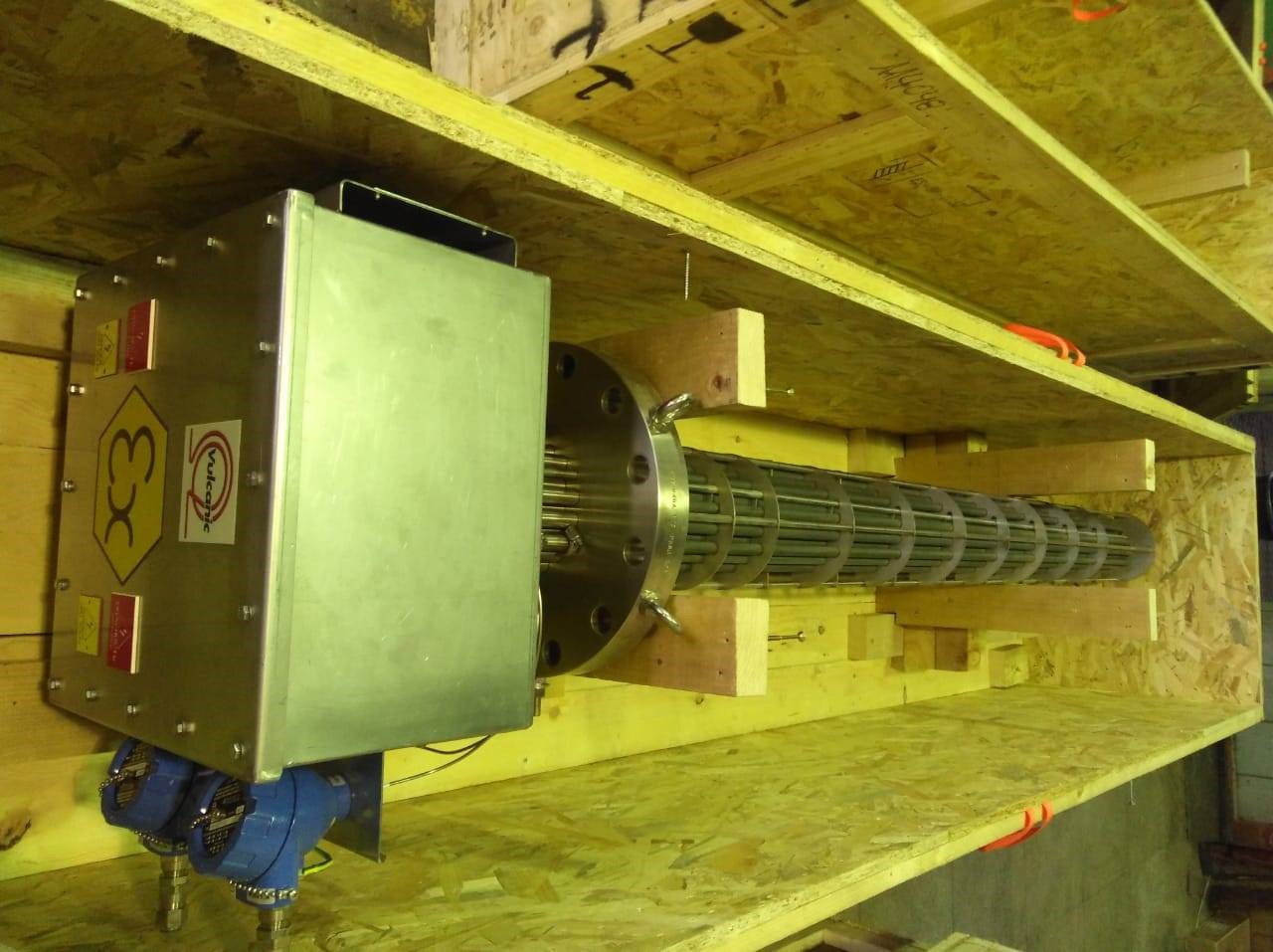

Каждый нагреватель состоит из сварного стального корпуса. К корпусу приварены патрубки: входной выходной. Патрубки укомплектованы ответными фланцами и поворотными заглушками. В штуцеры входного и выходного патрубков установлены датчики температуры взрывозащищенного исполнения для контроля температуры газа на входе и выходе из нагревателя. На верхнем фланце корпуса электронагреватель фланцевый взрывозащищенного исполнения электрической мощностью 1…4000 кВт (уточняется при проектировании). Корпус нагревателя и патрубки закрыты термоизоляцией. К нижней части корпуса приварены стойки с опорами для установки нагревателя на раме. В верхней части нагревателя приварены проушины для строповки. Для слива конденсата в корпусе предусмотрен штуцер. Нагреватель смонтирован на раме основания в комплекте с оборудованием, обеспечивающим полноценную работу нагревателя в автоматическом режиме.
Дополнительно в комплект поставки входит:
- Система управления (взрывозащищенный шкаф автоматики) в комплекте с ПЛК с протоколом Modbus RTU для выхода информации на верхний уровень и контроллера управляющего работой тиристорного регулятора мощности. Оба контроллера расположены внутри взрывонепроницаемой оболочки.
- Система охлаждения (силовых шкафов) в комплекте с насосами, вентиляторами и приборами КИПиА во взрывозащищенном исполнении.
- Кабельная продукция и клеммные коробки, связывающие оборудование и все системы.

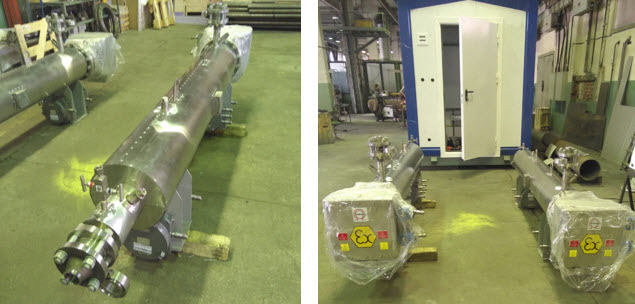

ООО «СГС» имеет возможность изготовить комплексную установку с исполнением на единой раме следующих узлов: фланцевый нагреватель, проточный сосуд под давлением, вентилятор, емкость с охлаждающей жидкостью, система управления нагревателем.
Габариты комплексных установок позволяют разместить оборудования в морском контейнере.
Характеристики поточных нагревателей
- Мощность: от 1,5 кВт до 4 МВт
- Удельная поверхностная нагрузка (мощность): от 0,1 до 20 Вт/см2
- Температура процесса: до +900 °C
- Напряжение: до 690 В
- Сосуд (корпус нагревателя / рама) из стали или нержавеющей стали
- Строительные нормы: CODAP, ASME
- Сертификат взрывозащиты: ATEX Ex
- Рабочее давление: до 250 бар
Трубчатый электрический нагреватель (ТЭН)
Удельная мощность, диаметр и толщина трубки ТЭН выбираются исходя из расчетов, производимых на основании Технического задания, а также исходя из надежности и прочностных характеристик оборудования:
