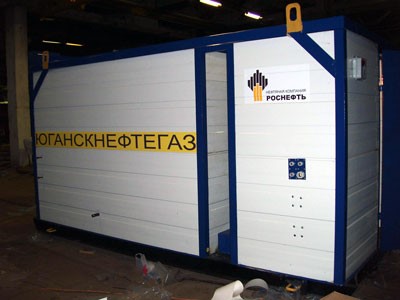

Установки дозирования химического реагента «УДХ», «БДР», «БР»

 «УДХ», «БДР», «БР»

Установка предназначена для приема, хранения и дозированного ввода химических реагентов в сырьевые трубопроводы и другие технологические установки нефтегазодобывающих предприятий. Применяется в групповых установках комплексной подготовки нефти, газа и воды.

В зависимости от количества работающих дозировочных  насосов (от одного до трех),  возможны варианты по производительности: 2,5; 5; 10; 20; 25 дм3/ч и др.

Установка состоит из технологического и аппаратурного блоков, смонтированных на общем основании, оснащена сигнализатором загазованности и регулятором температуры в отсеках.

Для производства погрузочно-разгрузочных работ установка УДХ оснащена траверсой.

Технические характеристики

Параметры

УДХ-2,5

УДХ-10-2

УДХ-10-3

Рабочее давление нагнетания реагента, МПа, не более

25

16

10

Количество перемешивающих насосов

1

1

1

Количество дозировочных насосов

2

2

3

Максимальная производительность, дм3/ч, не более:
при работе одного дозировочного насоса
при работе двух дозировочных насосов при работе трех дозировочных насосов



2,5
5
15



10
20
30



10
20
до 75

Объем технологической емкости, м3

2

2

2

Время непрерывной работы при работе одного дозировочного насоса на максимальной производительности (по запасу реагента), сут.

33

8

8

Электропитание

3~50 Гц 220/380В

3~50 Гц 220/380В

3~50 Гц 220/380В

Габаритные размеры, мм, не более
- длина
- ширина
- высота





4650
2200
2700



Температура окружающего воздуха, 0С



-45…+40



Масса, кг, не более



1800



По заказу возможно изготовление УДХ, БР, БДР в любой другой конфигурации (количество насосов, подача емкостей, применение микропроцессорной системы автоматизации и т.д.), в том числе с применением системы автоматизации с интерфейсным выходом RS 232/485 с использованием любых стандартных промышленных протоколов связи, что позволяет легко интегрировать оборудование в АСУ ТП участка, а также обеспечить удаленный мониторинг и управление его параметрами.
