Печь нефтенагревательная ПТ-4-64Ж

ПТ-4-64Ж

Печь предназначена для нагрева нефти и нефтяных эмульсий при их промысловой подготовке и транспортировке.

Область применения – технологические комплексы промысловой подготовки нефти при транспортировке.

Печь может быть изготовлена для работы на газовом или жидком топливе, а также на комбинированном топливе (нефть, мазут, дизтопливо, газ), в данном случае в обозначении печи используется индекс «К».

При использовании в качестве топлива нефти, необходимо применять Блок подготовки жидкого  топлива.

Технические характеристики

Параметр

Значение

Полезная тепловая мощность печи, МВт (Гкал/ч)

4,65 (4,0)

Производительность по нагреваемому продукту, кг/с (т/ч), не более:
- нефтяная эмульсия, обводненностью (10…25)% масс, при t=20ºС



50 (180)

Температура, К(0С)
-  на входе продукта в печь, в пределах
-  нагрева продукта, не более
-  средняя самой холодной пятидневки, не ниже
-  абсолютная минимальная окружающего воздуха, не ниже



278…323 (5…50)
363 (90)
233 (минус 40)
223 (минус 50)

Давление в продуктовом змеевике, МПа (кгс/см2)
-  рабочее, не более
-  расчетное
-  пробное гидравлическое



6,3 (63)
6,3 (63)
8,2 (82)

Нагреваемая среда

нефть,
нефтяная эмульсия

Параметры нефти и нефтяной эмульсии:
содержание кислых газов, массовая доля %, не более:
- сероводород Н2S, % мол., не более
- двуокись углерода СО2, % мол., не более




0,01
1,0

Вид топлива

природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо)

Характеристика топливного газа:
- теплота сгорания, МДж/м3 (кКал/нм3), в пределах
- содержание сероводорода, объемная доля, %, не более
Расход топливного газа, м3/ч



35…60 (8365…14340)
0,02
700

Давление топливного газа, МПа (кгс/см2),  в пределах:
- на входе в печь (после ГРП)
- перед камерой сгорания
- перед запальной горелкой



0,15-0,3 (1,5-3)
0,005-0,05 (0,05-0,5)
0,05-0,15 (0,5-1,5)

Характеристики топливной нефти:
- Теплота сгорания, МДж/м2, в пределах
- Плотность, кг/м3, не более
- Вязкость, м2/с (сСт)
- Сероводород H2S, % моль, не более
- Двуокись углерода СО2, % моль, не более
- Температура эксплуатационная, К (°С), не более
- Давление на входе в подогреватель, МПа (кгс/см2), в пределах
- Давление перед горелкой, МПа (кгс/см2), не более
- Расход топливной нефти, кг/ч, в пределах



40-42
887
20 10 (20)
0,01
1,0
323 (50)
4,0…6,2 (40…62)
3,5 (35)
470

Коэффициент полезного действия, %, не ниже

80

Габаритные размеры  (длина х ширина х высота), мм, не более

10500х3200х3500

Масса, кг

19000

Показатели надежности:
- средний ресурс до капитального ремонта, лет
- средний срок службы, лет



3,5
10,0

Печь оснащена системой автоматизации СА-ППН-М1-1БЖ, которая представляет собой комплекс средств управления, контроля, сигнализации и защиты, размещаемых непосредственно на печи и вблизи нее. СА выполнена на базе промышленного контроллера Direct Logic DL-260 (по отдельному заказу может быть установлен контроллер другого производителя).

Для связи с машиной верхнего уровня используется интерфейс RS 232/485 с поддержкой протокола MODBUS RTU и других стандартных промышленных протоколов, что позволяет легко интегрировать печь в АСУ ТП участка, а также организовать удалённый  мониторинг и управление её параметрами.

СА предусматривает:

  • дистанционное ручное и автоматическое управление электродвигателем вентилятора, электромагнитными клапанами, электрическими исполнительными устройствами, аварийным звуковым устройством;
  • автоматическое поддержание температуры нагреваемого продукта и соотношения «топливо-воздух» на заданном значении.
  • Дополнительно введено автоматическое поддержание требуемого значения давления в топке для улучшения качества сгорания топлива;
  • автоматическую защиту и блокировку программы пуска при выходе значений измеряемых и контролируемых параметров за допустимые пределы, при этом происходит аварийный останов печи с закрытием всех клапанов на линиях горелок, так же срабатывает аварийная звуковая и световая сигнализация, на табло шкафа управления СА выдается сообщение с расшифровкой причины аварийного останова.

СА обеспечивает автоматический пуск по заданной программе розжига с контролем всех требуемых параметров. При выходе параметров работы печи за пределы допустимых значений происходит блокировка пуска (в процессе розжига происходит прерывание программы розжига) с выдачей аварийной звуковой и световой сигнализацией и аварийная остановка печи.

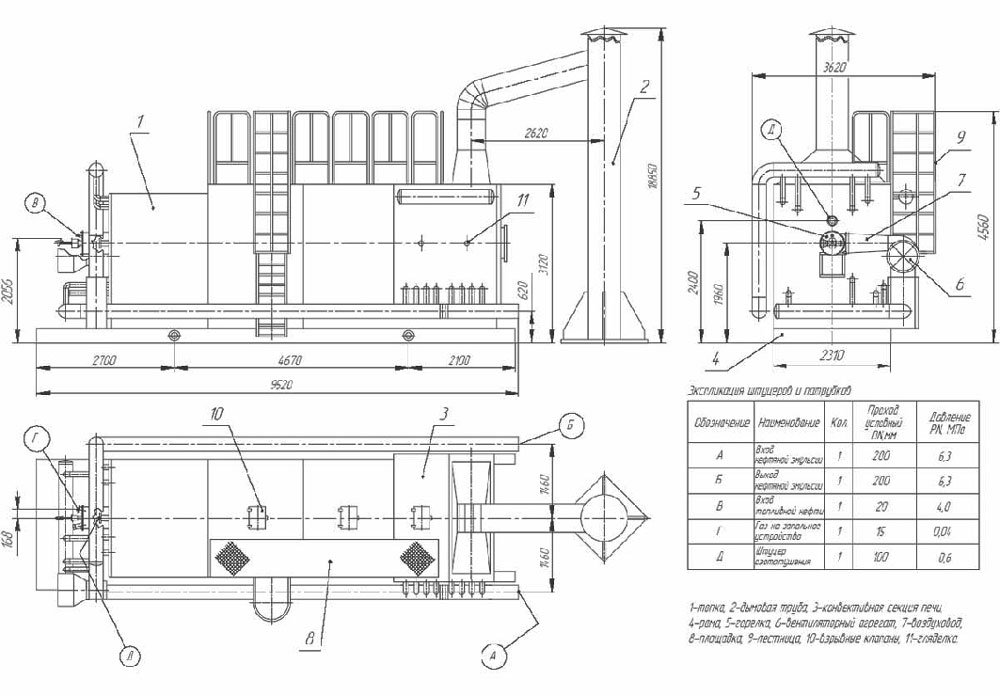

 Схема установкиСхема
