Печь прямого нагрева ППН-3

Печь автоматизированная трубчатая блочная предназначена для нагрева нефтяных эмульсий и нефти на установках подготовки и стабилизации нефти суточным объёмом 1500-3000 т. Работа печи заключается в нагреве нефтяной эмульсии, проходящей по трубам змеевика за счёт тепла отдаваемого продуктами сгорания и поступающего в пространство теплообменной камеры. В теплообменной камере осуществляется процесс теплообмена между продуктами сгорания газового топлива, омывающими наружные поверхности труб змеевиков и нагреваемой средой, перемещающейся внутри.

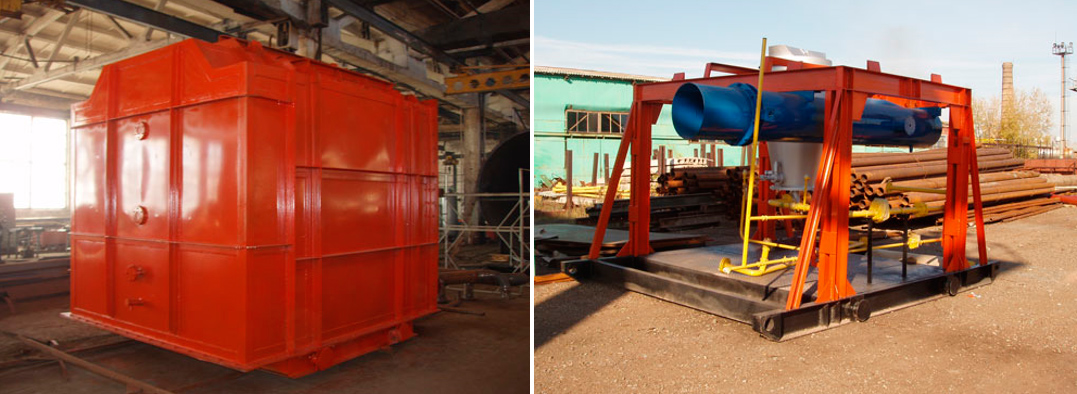

ППН-3

Технические характеристики

Параметр

Значение

Полезная тепловая мощность печи, МВт (Гкал/ч)

3,0 (2,6)

Производительность по нефтяной эмульсии, кг/с (т/ч), в пределах

17,4-34,7(62,5-125)

Температура нефтяной эмульсии на входе в печь, К (°С), не менее

278 (5)

Температура нефтяной эмульсии на выходе из печи, К (°С), не более

363 (90)

Давление в продуктовом змеевике, МПа (кгс/см2), не более

4,0 (40)

Вид топлива

природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо)

Давление топливного газа, МПа (кгс/см2),  в пределах:
- на входе в печь (после ГРП)
- перед камерой сгорания



0,1-0,3 (1,0-3,0)
0,005-0,05 (0,05-0,5)

Расход топливного газа, нм3/ч

405

Расход воздуха, нм3/ч

6 000

Количество камер сгорания, шт.

2

Давление воздуха в камере сгорания, Па (мм. рт. ст.)

3000 (300)

Давление газа перед запальной горелкой, МПа (кгс/см2)

0,06-0,18 (0,6-1,8)

Расход газа на запальную горелку, нм3/с (нм3/ч)

0,00043 (1,5)

Характеристики топливной нефти:
- теплота сгорания, МДж/м³, в пределах
- плотность, кг/м³, не более
- вязкость, м²/c (сСт)
- сероводород H2S, % мол., не более
- двуокись углерода СО2, % мол., не более
- температура эксплуатационная, К (ºC), не более
- давление на входе в подогреватель, МПа (кгс/см²), в пределах
- давление перед горелкой, МПа (кгс/см²), не более
- расход топливной нефти, кг/ч, в пределах



40-42
887
20 10 (20)
0,01
1,0
323 (50)
4,0…6,2 (40…62)
3,5 (35)
200

Нагреваемая среда – нефть, нефтяная эмульсия, пластовая вода, газ с содержанием, % моль, не более:
- сероводород H2S
- двуокись углерода CO2



0,01
1,0

Коэффициент полезного действия, %, не ниже

80

Тягодутьевое устройство

Вентилятор В-Ц6-28-10

Мощность электродвигателя вентилятора, кВт

45

Масса, кг, не более:
- печи
в том числе:
- камера теплообменная
- блок основания печи
- блок вентиляторного агрегата



21600

9800
9060
1500

Габаритные размеры  (длина х ширина х высота), мм, не более:
- печи
- камера теплообменная
- блок основания печи
- блок вентиляторного агрегата



7720х4502х7960
4005х3250х3765
4000х3250х2650
1535х2025х2175

Показатели надежности:
- средний ресурс до капитального ремонта, лет
- средний срок службы, лет



3,5
10,0

Устройство, принцип работы

Управление печью осуществляется микропроцессорной системой автоматизации СА-ППН.М1-1Б, построенной по блочно-функциональному принципу и представляющей собой комплекс устройств контроля, управления и сигнализации, размещаемых непосредственно на технологической части печи, а так же в помещении аппаратурного блока.

Аппаратурный блок – это утеплённое помещение, внутри которого размещены: щит контроля и управления, стойка питания, отопителя и освещение.

Система автоматизации СА-ППН.М1-1Б, выполнена на базе промышленного контроллера Direct Logic типа DL-260 (по отдельному заказу может быть установлен контроллер другого производителя).

Для связи с машиной верхнего уровня используются интерфейс RS-232 или RS-485 с поддержкой протокола MODBUS RTU, что позволяет легко интегрировать печь в АСУ ТП участка, а также организовать удалённый  мониторинг и управление её параметрами.

При необходимости может быть организована связь с использованием любого стандартного промышленного протокола.

Всё это обеспечивает повышенную безопасность и надёжность работы печи.

Печь может быть изготовлена для работы на газовом или жидком топливе, а также на комбинированном топливе (нефть, мазут, дизтопливо, газ), в данном случае в обозначении печи используется индекс «Ж».

При использовании в качестве топлива нефти, необходимо применять Блок подготовки жидкого  топлива.
