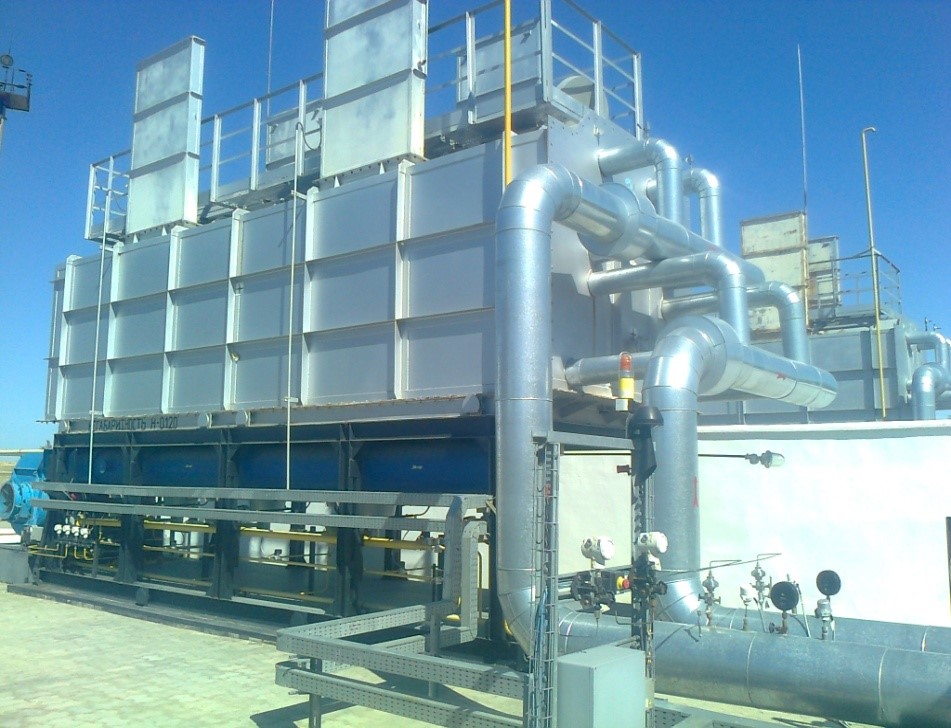

Печь трубчатая блочная ПТБ-10Э (Ж)

ПТБ-10Э (Ж)

Печь трубчатая блочная ПТБ-10Э предназначена для нагрева нефтяных эмульсий и нефти при их промысловой подготовке и транспорте. Печи бывают климатического исполнения - «У», ХЛ по категории размещения 1 по ГОСТ 15150-69.

Трубчатые блочные печи ПТБ-10Э изготавливаются для работы на жидком или газовом топливе, а также на комбинированном топливе (нефть, мазут, дизтопливо, газ), в данном случае в обозначении печи используется индекс «Ж».

В комплект поставки печи трубчатой блочной ПТБ-10Э входит:

  • блок основания печи с блоком подготовки топлива с площадкой обслуживания и стремянкой;
  • блок теплообменной камеры с трубами дымовыми и блоками взрывных клапанов и оребренными змеевиками;
  • два блока вентиляторного агрегата БВА;
  • система автоматизации САУ.ПТБ-10АЭ на базе Direct Logic, Siemens или Modicon;
  • приборы КИПиА согласно  схеме С2

Устройство и работа

Технологические блоки печи и система автоматизации печи на месте применения связываются между собой и с другими объектами подготовки нефти трубными коммуникациями, кабельными силовыми проводками, а также проводками контроля и автоматики.

Камера теплообменная выполнена в виде металлического теплоизолированного корпуса, внутри которого размещены продуктовые змеевики из оребренных труб d159мм.

В теплообменной камере осуществляется процесс теплообмена между продуктами сгорания газового топлива, омывающими наружные поверхности труб змеевиков и нагреваемой средой, перемещающейся внутри.

Снаружи теплообменной камеры, на потолочной части крепятся дымовые трубы, площадки со стремянкой для обслуживания шести взрывных предохранительных клапанов. В торцевых стенках корпуса камеры имеются штуцера для подвода инертного газа, либо пара от системы пожаротушения и штуцер, обвязанный трубопроводом и приборами контроля до взрывоопасной концентрации воздушной среды.  Кроме того, для осмотра внутреннего объема теплообменной камеры в процессе работы на торцевой стенке со стороны стремянки имеются два «окошка» с встроенными термостойкими стеклами.

Теплообменная камера своим нижним основанием монтируется на блоке основания печи, представляющем собой стальную сварную пространственную конструкцию. В пределах блока основания печи размещены четыре камеры сгорания (реакторы горения) для сжигания топлива, трубопроводы подачи топлива к камерам сгорания и их запальным устройствам, воздуховод принудительной подачи воздуха на горение, соединяющийся при помощи тройника, мягких вставок и коробов подвода воздуха с двумя блоками вентиляторных агрегатов. Рамы вентиляторов посредством виброизоляторов соединены с соответствующими основаниями, предназначенными для их установки на фундаменты.

В составе блока основания печи предусмотрено помещение подготовки топлива, выполненное в виде металлического теплоизолированного укрытия, в котором размещаются запорная, регулирующая и отсечная арматура.



Автоматика и аппаратурный блок

Система автоматизации САУ.ПТБ-10Э изготовлена по блочно-функциональному принципу и представляет собой комплекс устройств контроля, управления и сигнализации, размещаемых непосредственно на технологической части печи, а также в помещении аппаратурного блока. Утепленное помещение, внутри которого размещены: центральный шкаф управления и защиты, блоки управления вентиляторами, шкафы силовые,  шкаф распределительный, станция управления печью, термопреобразователь, отопитель, освещение.

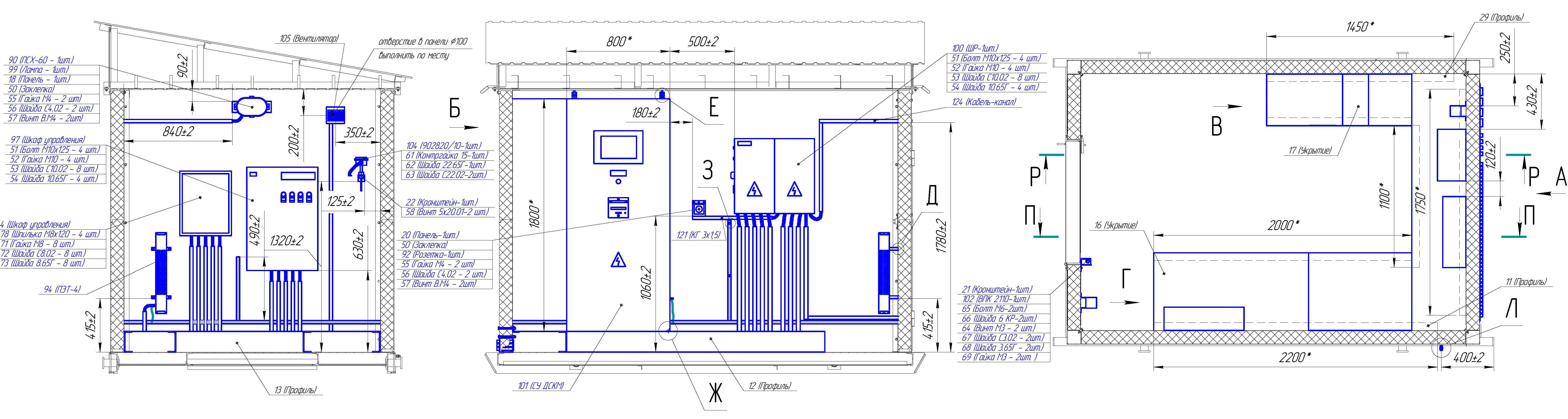

Чертеж блока БАО

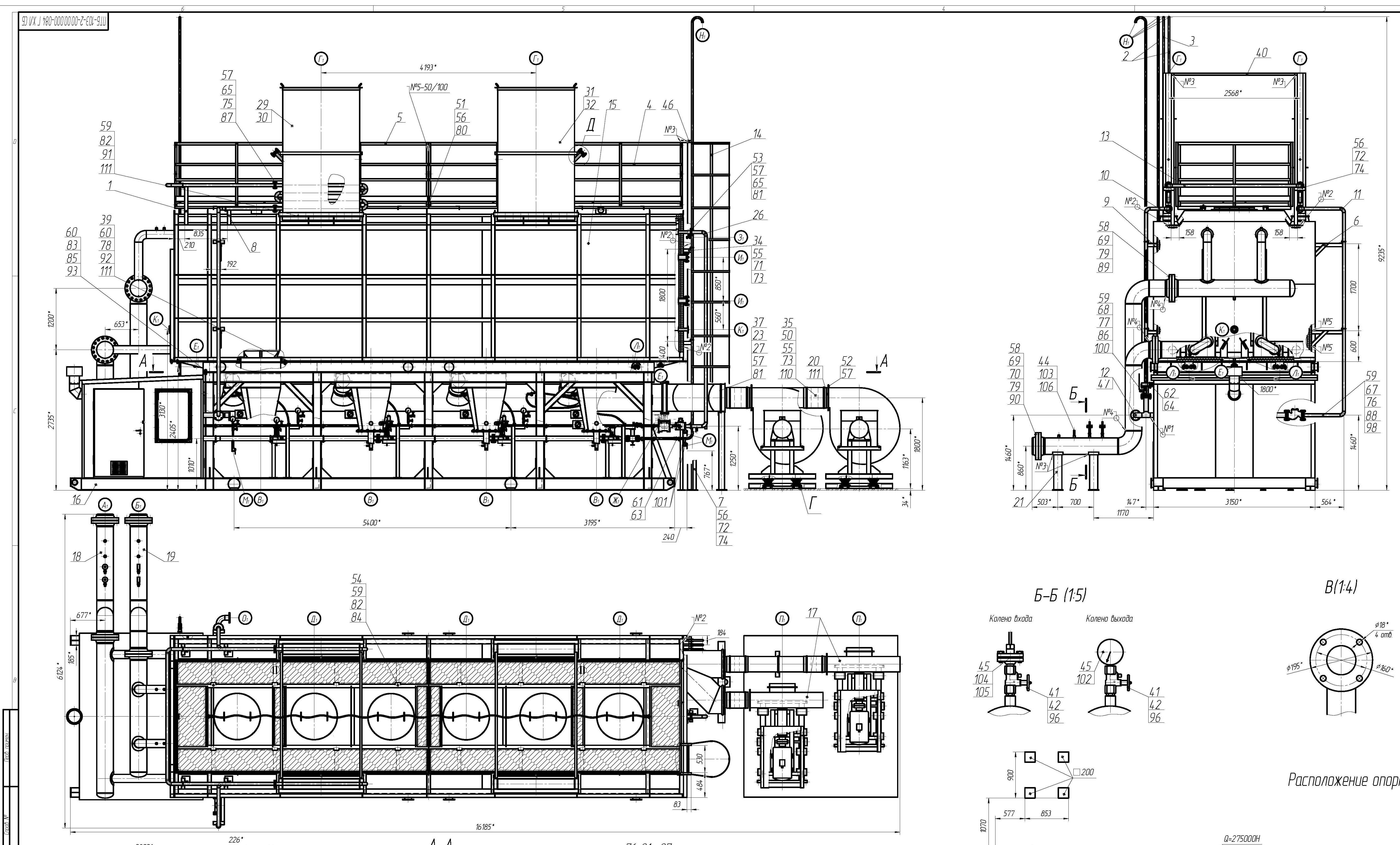

Сборочный чертеж печи ПТБ-10Э

Аппаратурный блок



Технические характеристики ПТБ-10Э

Параметр

     ПТБ-10-63Э (Ж)                             ПТБ-10-160Э (Ж)





Тепловая мощность, МВт, в пределах

5,5-13,9

Производительность по нефтяной эмульсии, кг/с (т/ч), в пределах

55,5-138,8 (200-500)

88-222 (320-800)

Температура нефтяной эмульсии на входе в печь, К (°С), не менее

278 (-5)

Температура нефтяной эмульсии на выходе из печи, К ( °С), не более

363 (90)

Давление в продуктовом змеевике, МПа (кгс/см2), не более

6,3 (63)

16.0 (160)

Вид топлива

природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо)

Давление топливного газа, МПа (кгс/см2),    в пределах:

0,1-0,3 (1,0-3,0)

- на входе в печь (после ГРП)

0,005-0,05 (0,05-0,5)

- перед камерой сгорания



Расход топливного газа, нм3/ч

1 600

Расход воздуха, нм3/ч

24 000

Количество камер сгорания, шт.

4

Давление воздуха в камере сгорания, Па (мм. рт. ст.)

3000 (300)

Давление газа перед запальной горелкой, МПа (кгс/см2)

0,06-0,18 (0,6-1,8)

Расход газа на запальную горелку, нм3/с (нм3/ч)

0,00085 (3,0)

Характеристики топливной нефти:



- теплота сгорания, МДж/м2, в пределах

40-42

- плотность, кг/м3, не более

887

- вязкость, м2/с (сСт)

20 10 (20)

- сероводород H2S, % моль, не более 2

0,01

- двуокись углерода CO2, % моль, не более 2

1,0

- температура эксплуатационная, К (°С), не более

323 (50)

- давление на входе в подогреватель, МПа (кгс/см2), в пределах

4,0…6,2 (40…62)

- давление перед горелкой, МПа (кгс/см2), не более

3,5 (35)

- расход топливной нефти, кг/ч, в пределах

1600

Нагреваемая среда – нефть, нефтяная эмульсия, пластовая вода, газ с содержанием, % моль, не более:



- сероводород H2S

0,01

- двуокись углерода CO2

1,0

Расход воздуха, нм3/ч

24000

Коэффициент полезного действия, %, не ниже

80

Тягодутьевое устройство:



2

- вентилятор В-Ц6-28-10, шт.

Мощность электродвигателя вентилятора, кВт

45

Количество  блоков печи, шт., в том числе:

3

- камера теплообменная

1

- блок основания печи

1

- блок вентиляционного агрегата

 2

Масса печи  в  нерабочем состоянии (без  СА),  кг, не  более:

46705

- камера теплообменная

36000

- блок основания печи

4800

- блок вентиляторного агрегата

1500

Габаритные  размеры печи (длина х  ширина х высота),  мм, не более:

15700х3520х8000

- камера теплообменная

11520х3260х3865

- блок основания печи

9280х3250х2705

- блок вентиляторного  агрегата

2000х1600х1800

Показатели надежности:



- средний ресурс до капитального ремонта, лет

3,5

- средний срок службы, лет

10,0
