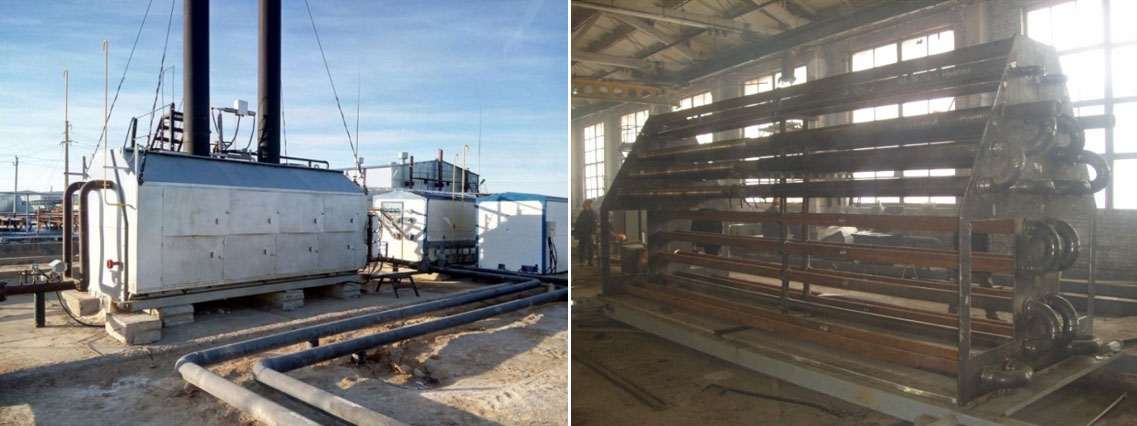

Предназначены для нагрева нефти, нефтяного газа или их смесей в системах нефтегазосбора от скважины до магистральных трубопроводов, а также для нагрева воды в различных отраслях народного хозяйства. Климатическое исполнение – «У» и «ХЛ».
Автоматизация
Имеется возможность поставки подогревателя с различными системами автоматизации.
Подогреватель нефти серийно комплектуется системой автоматизации СА-ППН, на базе контроллера Direct Logic DL-205.
Системы автоматизации предусматривают возможность обмена информацией с верхним уровнем управления и дистанционное управление с использованием различных промышленных протоколов (MODBUS RTU и др.), с использованием интерфейсов RS-232 и RS-485, что позволяет легко интегрировать подогреватель в АСУ-ТП.
По отдельному заказу может, изготовлена печь для работы на газовом или жидком топливе, а также на комбинированном топливе (нефть, мазут, дизтопливо, газ), в данном случае в обозначении используется индекс «Ж». При использовании в качестве топлива нефти, необходимо применять Блок подготовки жидкого топлива (см. блок подготовки жидкого топлива БПЖТ).
Технические характеристики
Параметр |
ПТ-25/100 МГ |
ПТ-16/150 МГ |
ПТ-6,3/200 МГ |
||
Тепловая номинальная мощность, МВт (Гкал/час) |
0,8 (0,690) |
2 (1,7) |
4 (3,4) |
||
Производительность номинальная при нагреве нефти с обводненностью 5%, кгс/с (т/сутки); |
|
|
|
||
при ΔТ=70o С |
4,2 (362) |
11 (950) |
27 (2350) |
||
при ΔТ=50o С |
5,8 (500) |
13 (1160) |
33 (2830) |
||
Давление нагреваемой среды, МПа (кгс/см2) |
рабочее |
25 (250) не более |
16 (160), не более |
6,3 (63), не более |
|
расчетное |
25 (250) |
16 (160) |
6,3 (63) |
||
пробное |
31,2 (312) |
20 (200) |
8,9 (89) |
||
Температура нагреваемой среды, o С |
от 5 до 90 |
от 5 до 90 |
от 5 до 90 |
||
Расход топливного газа, (м3/ч) |
76 |
306 |
644 |
||
Давление топливного газа, МПа (кгс/см2) |
|||||
Давление топливного газа, МПа (кгс/см2) |
на входе в ГРПШ |
0,2-1,2 (2,0-12) |
0,4-1,2 (4-12) |
0,65-1,2 (6,5-12) |
|
перед горелкой |
0,01-0,1 (0,1-1) |
0,01-0,1 (0,1-1) |
0,01-0,1 (0,1-1) |
||
Нагреваемая среда – нефть, нефтяная эмульсия, пластовая вода, газ с содержанием, % моль, не более: |
|
|
|
||
- сероводород H2S |
0,01 |
0,01 |
0,01 |
||
- двуокись углерода CO2 |
1 |
1 |
1 |
||
Давление рабочее в продуктовом змеевике, МПа (кгс/см2), не более |
6,3 (63) |
6,3 (63) |
6,3 (63) |
||
Топливо |
природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо) |
природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо) |
природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо) |
||
Характеристики топливной нефти: |
|||||
- теплота сгорания, МДж/м³, в пределах |
40-42 |
40-42 |
40-42 |
||
- плотность, кг/м³, не более |
887 |
887 |
887 |
||
- вязкость, м²/c (сСт) |
20 10 (20) |
20 10 (20) |
20 10 (20) |
||
- сероводород H2S, % мол., не более |
0,01 |
0,01 |
0,01 |
||
- двуокись углерода СО2, % мол., не более |
1 |
1 |
1 |
||
- температура эксплуатационная, К (ºC), не более |
323 (50) |
323 (50) |
323 (50) |
||
- давление на входе в подогреватель, МПа (кгс/см²), в пределах |
4,0…6,2 (40…62) |
4,0…6,2 (40…62) |
4,0…6,2 (40…62) |
||
- давление перед горелкой, МПа (кгс/см²), не более |
3,5 (35) |
3,5 (35) |
3,5 (35) |
||
- расход топливной нефти, кг/ч, в пределах |
100 |
200 |
900 |
||
Характеристика газового топлива: природный, попутный нефтяной газ, с параметрами: |
|||||
- теплота сгорания, МДж/нм, в пределах |
35…60 |
35…60 |
35…60 |
||
- содержание сероводорода, массовая доля %, не более |
0,002 |
0,002 |
0,02 |
||
- давление на входе в блок подготовки топлива, МПа (кгс/см2), в пределах |
0,3…1,2 (3,0…12,0) |
0,3…1,2 (3,0…12,0) |
0,3…1,2 (3,0…12,0) |
||
- давление перед горелкой, МПа (кгс/см2), в пределах |
0,07…0,15 (0,7…1,5) |
0,07…0,15 (0,7…1,5) |
0,07…0,15 (0,7…1,5) |
||
- расход топливного газа, м3/ч, не более |
91 |
393 |
674 |
||
Коэффициент полезного действия, %, не менее |
80 |
80 |
80 |
||
Габариты блока нагрева (длина х ширина х высота), мм |
3980х2555х2743 |
8220x3200x3910 |
11000x3200x3950 |
||
Масса (полного комплекта), кг |
5920 |
20000 |
27500 |
||
Показатели надежности: |
|
|
|
||
- средний ресурс до капитального ремонта, лет |
3,5 |
3,5 |
3,5 |
||
- средний срок службы, лет |
10 |
10 |
10 |
Ресурс
Полный назначенный срок службы подогревателя нефти – 10 лет.
