Назначение

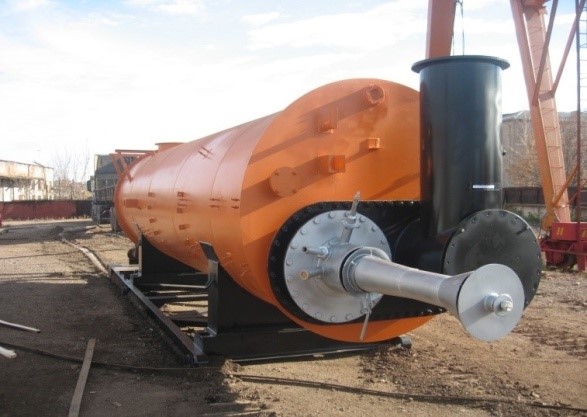

Подогреватели нефти с промежуточным теплоносителем ПНПТ предназначены для нагрева нефти и нефтяной эмульсии при их транспорте и промысловой подготовке.
Климатическое исполнение – «У» и «ХЛ», «УТХЛ»
Устройство, принцип работы
Подогреватели нефти ПНПТ состоят из следующих основных частей:
- блок нагрева;
- блок подготовки топлива (системы топливоподачи);
- система автоматики и безопасности.
К корпусу подогревателя в рабочем положении крепится площадка обслуживания.
Технологический процесс нагрева нефти осуществляется следующим образом:
Нефть из промысловой сети через задвижку поступает в продуктовый змеевик подогревателя, нагревается от промежуточного теплоносителя (вода, антифриз “40” или “65”) после чего выводится из подогревателя;
Топливо сжигается в топке подогревателя, отдавая тепло промежуточному теплоносителю; Охлажденные продукты сгорания при помощи дымовой трубы выводятся из топки подогревателя в атмосферу.
Блок нагрева предназначен для передачи тепла от продуктов сгорания нагреваемому продукту.
Характеристики подогревателей нефти
|
Наименование параметров |
ПНПТ-0,63 |
ПНПТ-1,6 |
|
Номинальная производительность, кВт (Гкал/ч) |
730 (0,63) |
1860 (1,6) |
|
Диапазон производительности (Δt, 65...20 °С) |
368…1195 |
937…3044 |
|
Давление в продуктовом змеевике, МПа (кгс/см2) |
6,3 (63) |
6,3 (63) |
|
Параметры нагреваемой среды: |
||
|
динамическая вязкость эмульсии при 20 °С, мПа*сек, расчетная |
89 |
89 |
|
кинематическая вязкость эмульсии при 20°С, мм2/сек,расчетная |
100 |
100 |
|
условная вязкость эмульсии, °ВУ, расчетная |
13,5 |
13,5 |
|
содержание воды в эмульсии (массовая доля),% |
30 |
30 |
|
содержание сероводорода (H2S), не более % мол |
0,01 |
0,01 |
|
содержание двуокиси углерода (СО2), не более % мол |
1 |
1 |
|
Расчетный коэффициент полезного действия, % |
85 |
85 |
* – При отклонении характеристик нагреваемого продукта и топлива, возможно отклонение характеристик подогревателей от указанных.
Для адаптации подогревателей под конкретные условия и требования, возможно изменение комплектации подогревателей, установка топок, дымовых труб, змеевиков из жаропрочных и кислотостойких сталей.
Ресурс
Полный назначенный срок службы подогревателя нефти – 10 лет.
