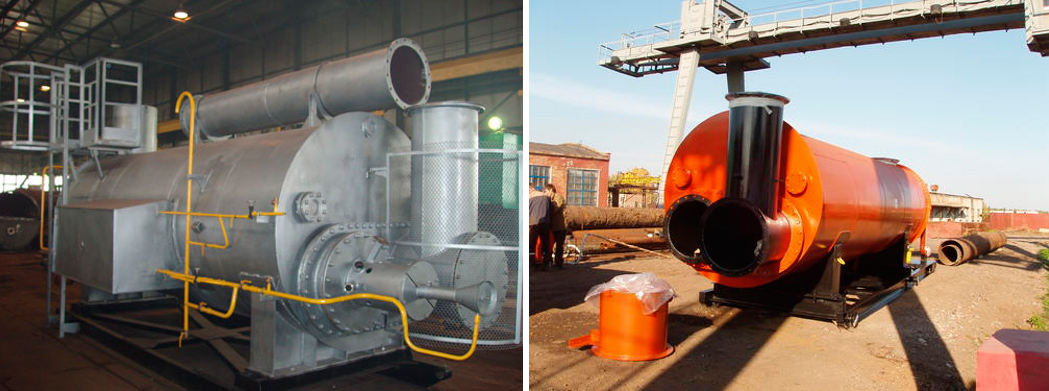

Подогреватели путевые ПП-0,63 (АМЖ) предназначены для нагрева нефти и нефтепродуктов при транспортировке, а также нефтяных эмульсий на установках подготовки нефти.

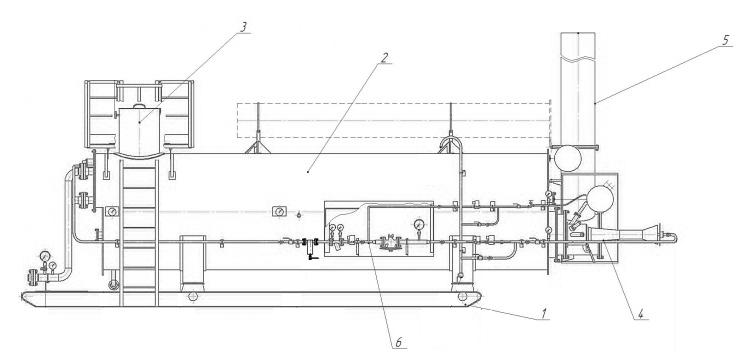

Схема установки
Подогреватель ПП-0,63А представляет собой цилиндрическую емкость (корпус печи) с плоскими днищами (2), смонтированную на санях сварной конструкции (1). В корпусе печи размещены топка(4), оборудованная горелочным устройством с электрозапальником и дымовой трубой (5), и продуктовый змеевик. Подогреватель оснащен средствами автоматизации для управления его работой САУ.ПП-0,63, которая может быть изготовлена на различных контролерах (DirectLogic, Siemens, AlenBradley, Schneider и другие)
Технологический процесс
Нагрев нефти осуществляется следующим образом: Газ на подогреватель отбирается из промысловой сети, после подогрева в змеевике, расположенном в емкости, поступает в блок подготовки топлива и далее (после очистки и редуцирования) в блок электромагнитных клапанов, после чего газ поступает на запальник с основной горелкой, сжигается в топке подогревателя, отдавая тепло промежуточному теплоносителю.
Охлажденные продукты сгорания газа при помощи дымовой трубы выводятся из топки в атмосферу. Нефть из промысловых трубопроводов направляется в продуктовый змеевик подогревателя, нагревается от промежуточного теплоносителя, после чего выводится из подогревателя.
Автоматика
Система автоматики обеспечивают защиту при следующих обстоятельствах:
- Срыв пламени основной и запальной горелок
- Отклонение показателей давления топлива перед камерами сгорания ниже допустимых.
- Увеличение температуры нагрева нефти
- Понижение уровня промежуточного теплоносителя ниже рабочего
- Увеличение давления нагреваемой среды
Благодаря тому, что система автоматизации позволяет управлять в автоматическом режиме температурой нагрева нефти, а связь с верхним уровнем осуществляется по средствам интерфейса RS-232/485 – подогреватель ПП-0,63А легко интегрировать в АСУ ТП участка.
Сигнализация
Подогреватель ПП-0,63А оснащается надежной системой аварийной и рабочей сигнализации. Система позволяет оповещать обслуживающий персонал о нормальной работе горелок и срыве их пламени. Когда параметры нагрева нефти отклоняются от допустимых – происходит отсечка подачи топлива и оповещение обслуживающего персонала.
Топливо
Подогреватель ПП-0,63А поставляется для работы на жидком, либо газовом топливе, в зависимости от комплектации, также он может работать на комбинированном топливе - это нефть/газ, диз. топливо/газ, на таких изделиях использую индекс «ГЖ». При использовании жидкого топлива, необходимо применять Блок подготовки жидкого топлива БПЖТ.
Если вас заинтересовали услуги нашей компании по поставке путевых подогревателей нефти ПП-0,63А - вы всегда можете получить квалифицированную консультативную поддержку у специалистов нашей компании по телефону- +7 (343) 385-60-04.
Технические характеристики
|
Параметр |
Значение |
|
Полезная тепловая мощность, МВт (Гкал/ч), не более |
0,73(0,63) |
|
Производительность по нагреваемому продукту, кг/с (т/сут), не более |
13,3 (1150) |
|
Давление в продуктовом змеевике, МПа (кгс/см2): |
6,3 (63) |
|
Перепад давления в змеевике, МПа (кгс/см2), не более |
0,55 (5,5) |
|
Температура, К (°С): |
278…232 (5…50) |
|
Промежуточный теплоноситель |
Пресная вода |
|
Нагреваемая среда – нефть, нефтяная эмульсия, пластовая вода, газ с содержанием, % моль, не более: |
0,01 |
|
Давление рабочее в продуктовом змеевике, МПа (кгс/см2), не более |
6,3(63) |
|
Топливо |
природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо) |
|
Характеристика газового топлива: |
35…60 0,3…1,2 (3,0…12,0) |
|
Характеристики топливной нефти: |
40-42 |
|
Коэффициент полезного действия, %, не менее |
80 |
|
Габаритные размеры (длина х ширина х высота), м |
10,9x2,5x9,2 |
|
Масса, подогревателя в нерабочем состоянии, кг, не более (заполненного теплоносителем) |
13030 (25900) |
|
Показатели надежности: |
3,5 |

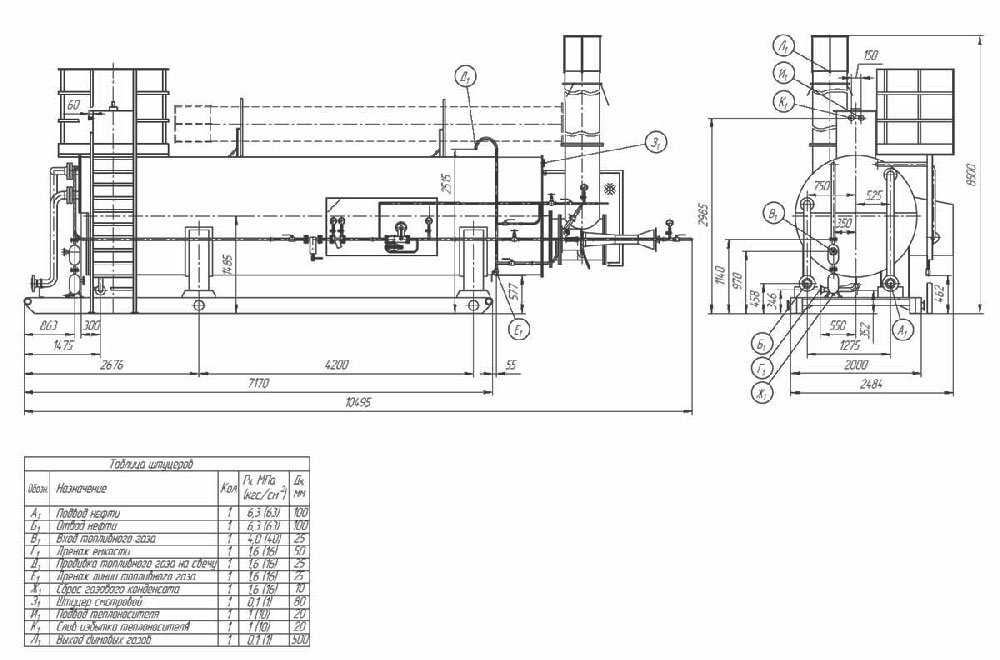

Схема ПП-0,63

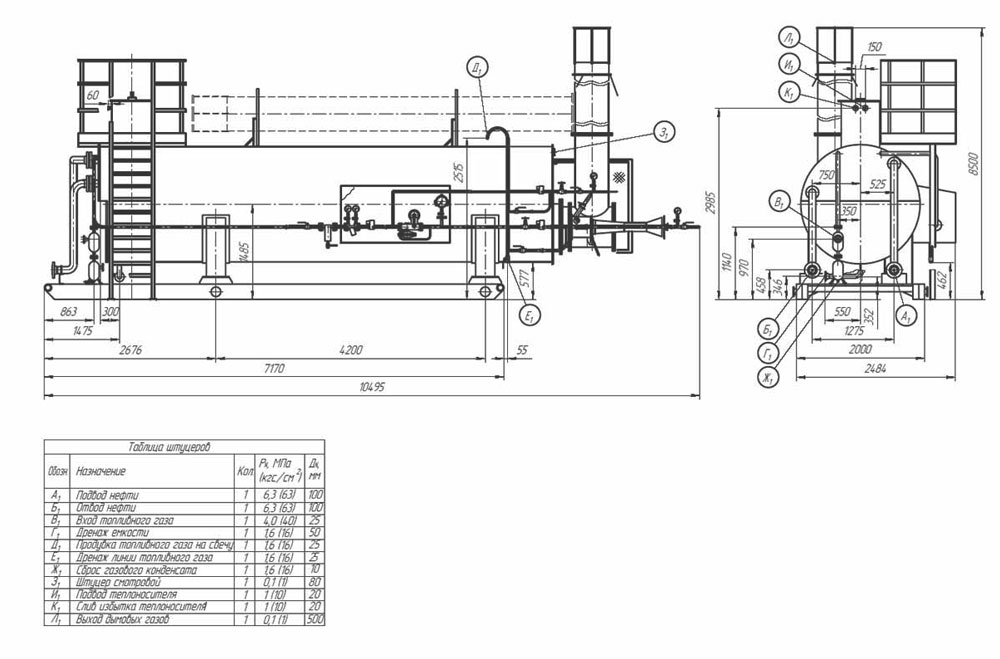

Схема ПП-0,63А (М)

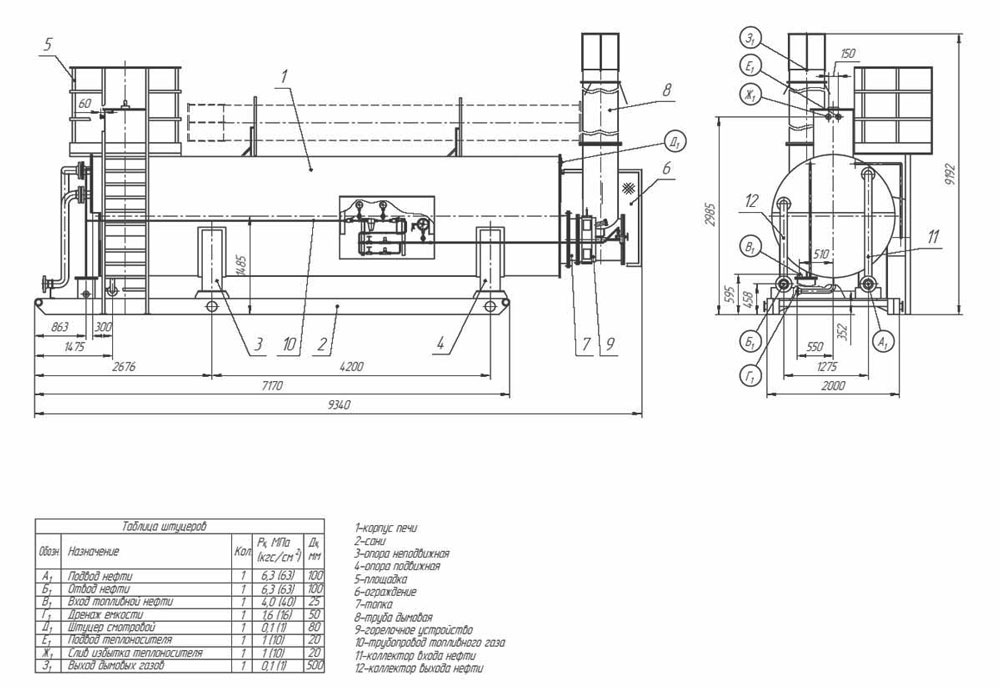

Схема ПП-0,63АЖ
