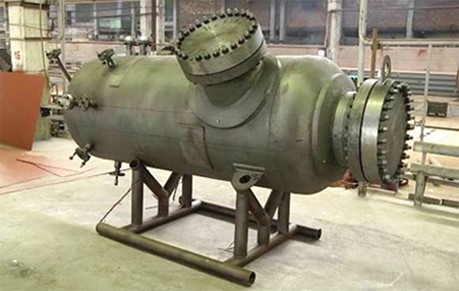

Сепараторы СЦВ

СЦВ

Сепаратор центробежный вихревой СЦВ-7 предназначен для очистки газового потока от механической примеси и капельной жидкости. Сепаратор СЦВ в одном корпусе совмещает три ступени сепарации, работа которых основана на инерционном, гравитационном и центробежном принципах очистки газа от влаги и механических примесей.

В настоящее время предлагаемый нами сепаратор нового поколения СЦВ-7 является результатом значительного усовершенствования конструкций предыдущих модификаций. Новая конструкция сепаратора СЦВ-7 позволила увеличить производительность, гарантировать высокую эффективность очистки газа от жидкой фазы при любом давлении и производительности и снизить потерю давления, уменьшить габариты и вес сепаратора.

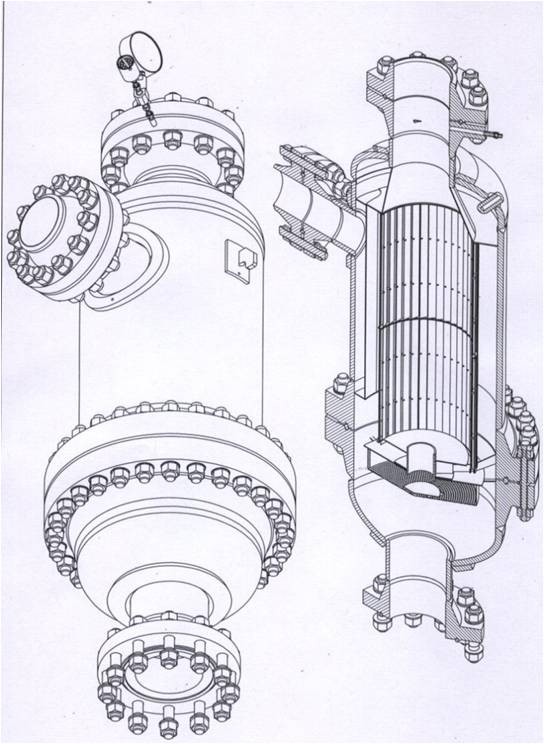

 За счет применения в сепараторе СЦВ-7 особого инженерного решения внутри сепарационного пакета возникают аэродинамические процессы подобные тем, которые происходят в смерче, в результате чего в данной зоне сепарации происходит коагуляция частиц влаги и обеспечивается дополнительная очистка газа от мелкодисперсной влаги (тумана). В нижней части сепаратора между сепарационным пакетом и накопительной емкостью находится устройство, которое препятствует возникновению «жидкостного шнура» по оси сепарационного пакета, т.е. предотвращает унос жидкости из накопительной емкости. Для предотвращения уноса жидкости по внутренней стенке корпуса сепаратора также предусмотрено соответствующее инженерное решение.

ПКН-2М

 Газожидкостный сепаратор СЦВ-7 обеспечивает очистку газа от капельной и пленочной влаги при изменении диапазона производительности от 120% до 10% от паспортной характеристики, при заданном давлении. Очистка газа от мелкодисперсной влаги гарантируется при снижении производительности до уровня 30-40% от паспортной характеристики.

Для увеличения эффективности очистки газа в условиях падения производительности в процессе эксплуатации мы предлагаем модификацию сепаратора СЦВ с возможностью регулировки скорости вращающегося потока, что позволяет увеличить значение центробежных сил, воздействующие на капельную влагу и механические примеси в сепараторе.

В сравнении с применяемыми в настоящее время сепараторами гравитационного и инерционного типа, сепараторы СЦВ имеют следующие преимущества:

  • высокая степень сепарации (99,98%) при любом давлении и производительности, как по газу, так и по объему и дисперсному составу жидкости на входе;
  • возможность поддерживать наиболее эффективную для данного типоразмера центробежную силу при изменении производительности и давления в процессе эксплуатации, для обеспечения высокой эффективности сепарации;
  • отсутствие сменных фильтрующих элементов, трущихся и вращающихся частей;
  • простота монтажа, эксплуатации и ремонта;
  • высокий срок службы.

Технические характеристики сепаратора типа СЦВ

1

Эффективность очистки от пленочной, капельной и мелкодисперсной жидкости, независимо от дисперсного состава и размеров частиц

99,98%

2

Эффективность очистки механических частиц при наличии на входе в сепаратор дополнительной форсунки для впрыскивания воды или масла и камеры для смешивания жидкости и механических примесей

при дисперсном составе механических примесей более
15 мкм- 99%
при дисперсном составе механических примесей от 2 мкм до 15 мкм – 97%
унос частиц от 2 мкм и менее

3

 Малые потери напора

при рабочем давлении 1,0 МПа – потери напора составляет 0,003 МПа
при рабочем давлении 10 МПа – потери напора составят 0,03 МПа

4

Способ удаления взвеси

Сливной вентиль вручную или автоматически

5

Гарантийный срок эксплуатации

10-30 лет (в зависимости от исполнения)



Сепараторы СЦВ-7 эксплуатируются в условиях умеренного и умеренно-холодного климата с температу­рой воздуха:

Для умеренного климата от -40 °С до +40 °С;

Для умеренно-холодного климата от -60 °С до +40 °С;

Температура рабочей среды от -30 °С до +100 °С;

Сепараторы СЦВ-7 обеспечивают эффективность сепарации в кратковременном пробковом режиме;

Сепараторы СЦВ-7 могут устанавливаться в районах с сейсмичностью до 9 баллов включительно согласно требованиям СНиП II-7-81 и СНиП 2.01.07-85;

Исполнение накопительной емкости сепаратора СЦВ-7 в зависимости от значений производительности по жидкости возможно в двух вариантах:

- Сепаратор совмещен в одном корпусе с накопительной емкостью;

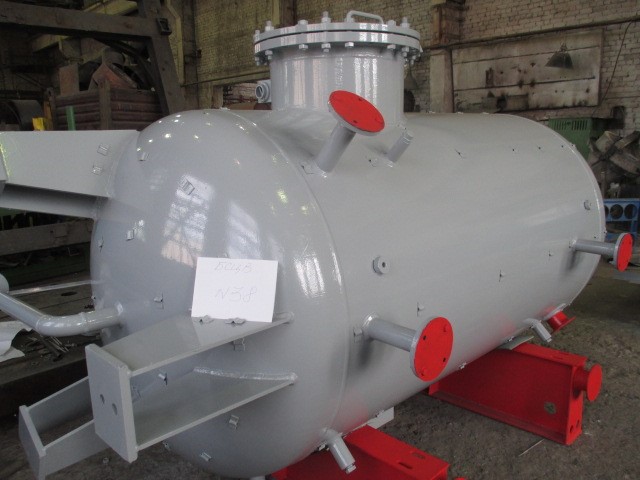

- Сепаратор смонтирован на горизонтально расположенной накопительной емкости большего объема.;

Материальное исполнение сепаратора СЦВ-7:

- Корпус сепаратора и накопительной емкости — сталь 09Г2С (для райо­нов со средней температурой наиболее холодной пятидневки не ниже -60 °С включительно);

- Сепарационный пакет — нержавеющая сталь;

При необходимости возможна разработка и изготовление сепараторов на любое давление
и производительность.
