Системы управления буровыми насосами

субн1

Система управления применяется в составе мобильных и стационарных буровых установок и служит для автоматизированного управления приводами буровых насосов с заданной частой вращения, а также для управления вспомогательными электродвигателями насосной установки.

Автоматизированная системы управления блоком насосным (АСУ БН)  выполняет следующие функции:

  • автоматический запуск (в том числе под нагрузкой) и остановка оборудования (в том числе систем смазки и орошения штоков) МН по соответствующим алгоритмам;
  • автоматического отключения по соответствующим алгоритмам оборудования МН в аварийных ситуациях, определение первопричины аварийной ситуации и выдач соответствующего сообщения на панель оператора;
  • выдачи управляющих воздействий на преобразователь частоты электропривода бурового насоса;
  • автоматическое поддержание заданного давления в нагнетательной линии путем изменения оборотов главного двигателя;
  • включения/выключения отопления и освещения модуля АСУ БН;
  • архивацию параметров работы модуля АСУ БН (в том числе систем смазки и орошения штоков) с возможностью отображения в функции от времени;
  • обводную, аварийную схему управления бурового насоса, «аварийный режим» от специального ключа.
  • аналитический расчет числа двойных ходов в минуту.
  •  Самодиагностика исправности АСУ
  • Учет времени наработки основного оборудования и потребляемой электроэнергии.

Комплектность системы управления

Наименование оборудования

Кол-во, шт.

1

Привод насоса без электродвигателя (рама, подшипниковые опоры, муфта, ведущий шкив, натяжное устройство)

2

2

Приводные ремни

2

3

Электрожелоб

2

4

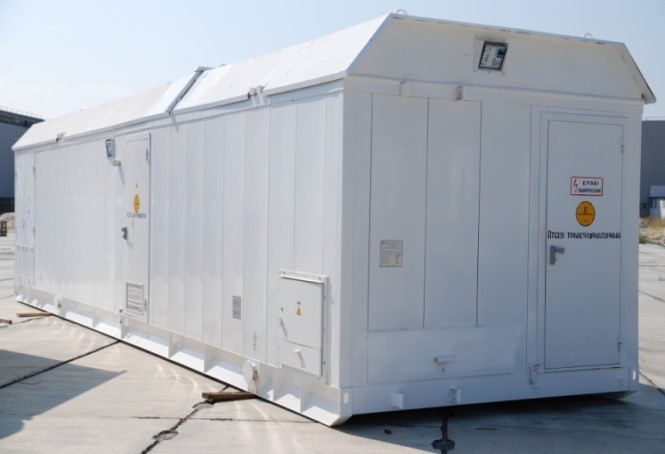

Контейнер утепленный 3200х3200х12000мм с системой климат-контроля, пожарной сигнализации, освещения, с панелями разъемов

1

5

Комплект электрооборудование

1

5.1

Сухой трансформатор 2500 кВА, 6/0,69/0,69 кВ

1

5.2

Частотно-регулируемый привод с выключателем и предохранителями

2

5.3

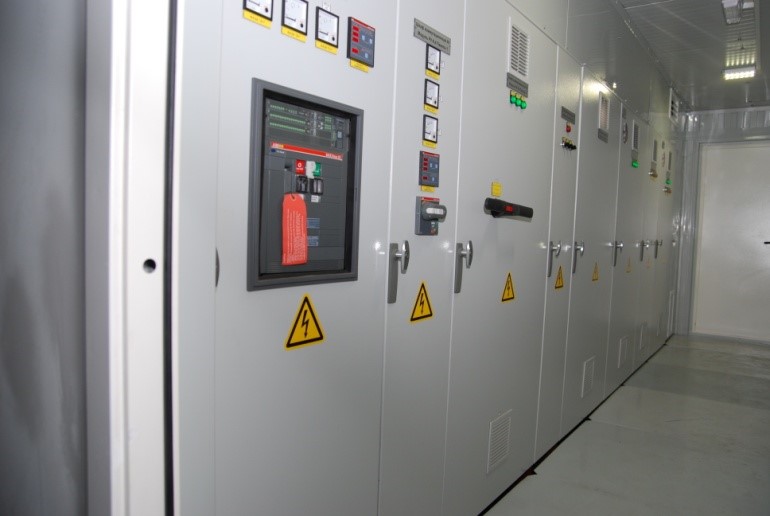

Шкаф управления буровыми насосами с аппаратурой для управления вспомогательным электрооборудованием насосов U=0,4 кВ (МСС), на базе контроллера (на выбор) с программируемым терминалом

1

5.4

Электродвигатель

2

5.5

Пульт управления бурового насоса

2

5.6

Выносной пульт управления на посту бурильщика (взрывозащищенный)

1

5.7

Комплект поверенных датчиков

1

5.8

Комплект кабельной продукции с герметичными разъемами быстрого соединения

1

6

Комплект эксплуатационной и разрешительной документации

1

 Схема

Системы управления буровыми насосами могут изготавливаться для приводов буровых насосов  серии УНБ-600(А), УНБТ-950, УНБТ-1180, а также насосов серии F 800 -  F 1600.

Комплекс управления спроектирован и изготовлен для работы в условиях крайнего севера. Климатическое исполнение «У» категории размещения 3 по ГОСТ 15150-69 (температурный диапазон от - 40°C до + 45°С) на месторождениях с содержанием сероводорода до 6%. Температура хранения – - 60  + 55°С.

Технические характеристики электропривода:

  • Мощность:  1000-1400 кВт
  • Режим работы: длительный, без перегрузок
  • Электродвигатель:  тип – асинхронный с КЗ ротором; 1000 – 1400 кВт, 690 В, 810/2200 об/мин, номинальный ток 1080 А
  • Диапазон регулирования скорости двигателя: 0 - 1000 об/мин

Управление электроприводом буровых насосов может производиться:

  • с пульта управления насосами;
  • с пульта бурильщика с использованием автоматизированной микропроцессорной системы управления;
  • вручную с двери приводного блока из контейнера КТУ.

При разработке системы управления использован принцип модульности и взаимозаменяемости элементов системы. Восстановление работоспособности системы при отказах производится, как правило, путем замены элементов на аналогичные из комплекта ЗИП. Такой принцип построения системы позволяет повысить ее ремонтопригодность, надежность и безотказность.
