Газораспределительные станции

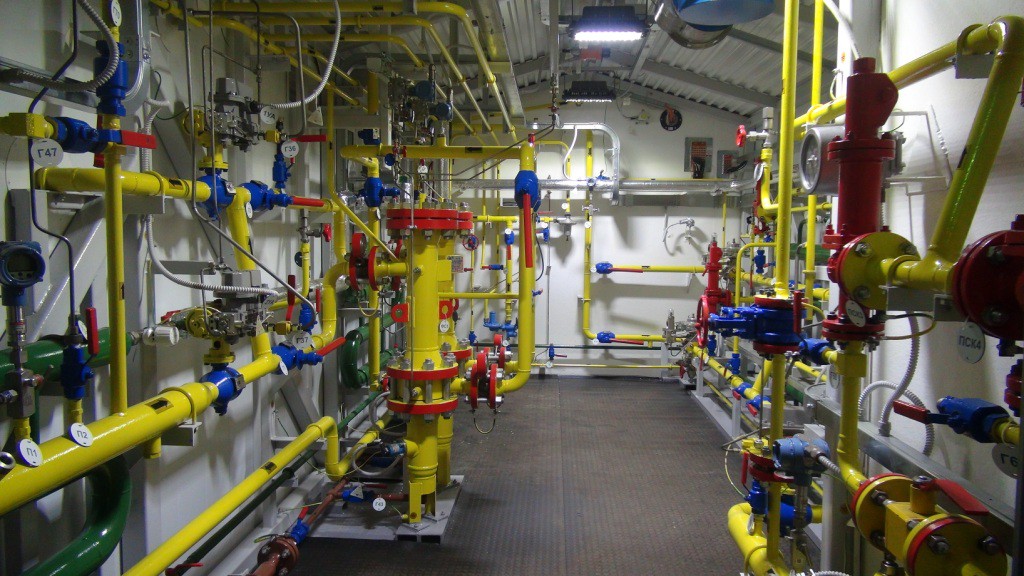

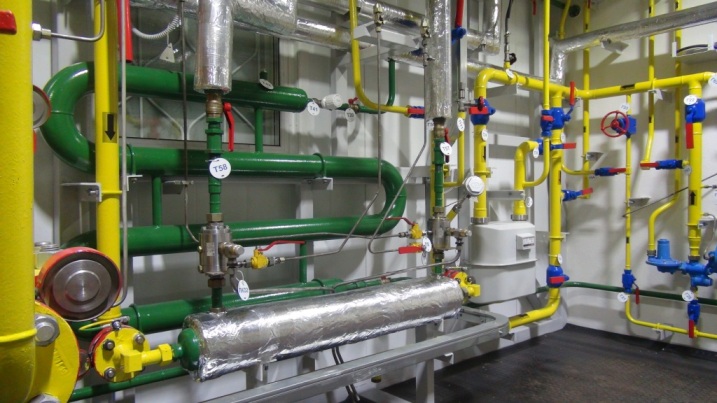

АГРС внутри АГРС внутри 2

Назначение

Предназначенна для распределения и подачи газа населенным пунктам, предприятиям, объектам инфраструктуры на нефтегазовом месторождении в заданном количестве с определенным давлением, необходимой степенью очистки, одоризации и учетом газа.

АГРС представляют собой изделие блочного исполнения или состоящие из нескольких модульных зданий заводской готовности, предусматривающие ускоренный монтаж и проведение пуско-наладочных работ на месте эксплуатации.



В отсеке подготовки теплоносителя размещаются:

-сетевые насосы;
-отопительные агрегаты с обвязкой;
-сбросной бак;
-затвор регулирующий с обвязкой;
-расширительный мембранный бак.

Категория отсека по взрывопожарной безопасности - Г.

В технологическом отсеке размещаются:

-узел переключения;
-управляемый кран аварийного сброса давления;
-узел очистки газа;
-узел подогрева газа;
-узел редуцирования газа;
-узел замера расхода газа;
-узел подготовки газа на собственные нужды;
-узел сбора конденсата;
-узел подготовки импульсного газа;
-узел редуцирования газа на передавливание конденсата;
-система продувки инертным газом.

Категория отсека по взрывопожарной безопасности - А.

В отсеке одоризации размещаются:

-емкость одоранта с обвязкой;
-одоризационная установка;
-эжектор с обвязкой;
-узел редуцирования газа на передавливание одоранта;
-фитильный одоризатор с обвязкой.

Категория отсека по взрывопожарной безопасности - А.

В отсеке управления (операторной) размещаются:

-аппаратура связи, аварийно-предупредительной сигнализации, контроля и автоматического управления технологическими процессами и телемеханики;
-электрощиты;

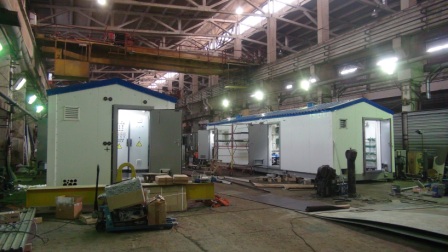

Фото цеха
