Нагреватель устьевой УН-0,2М3(Ж)

УН-0,2М3(Ж)

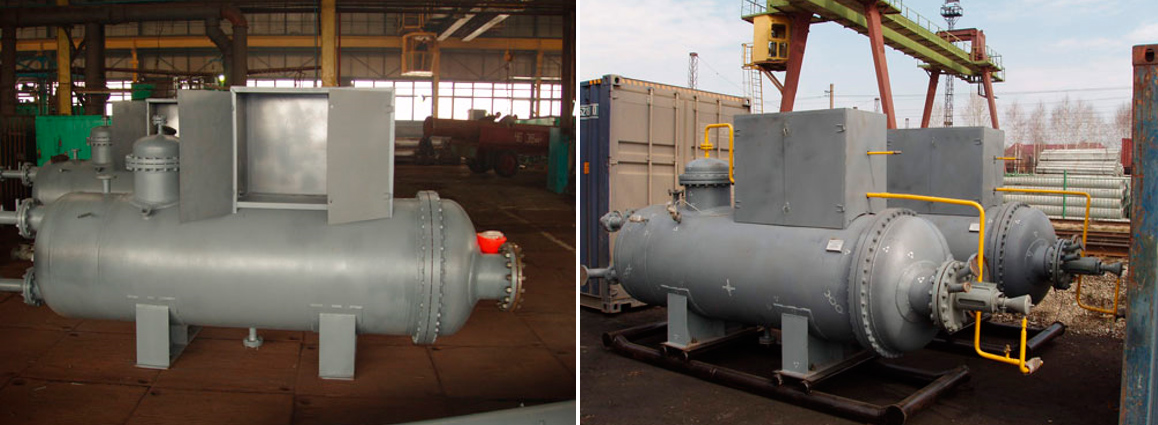

Печь блочная автоматизированная газовая (устьевой нагреватель УН-0,2М3 (Ж) предназначена для подогрева нефти на устье скважины.

Регулирование и защита осуществляется при помощи регулятора температуры и прямого действия РТДО-25, не требующего электропитания.

По заказу нагреватель комплектуется системой автоматизации, обеспечивающей все необходимые защиты и

регулирования, а также связь с машиной верхнего уровня по интерфейсу RS-232/485 с использованием стандартных промышленных протоколов, что позволяет легко интегрировать подогреватель в АСУ ТП участка, а также организовать удалённый  мониторинг и управление его параметрами, в данном случае в обозначении изделия используется индекс "М".

Подогреватель может быть изготовлен для работы на газовом или жидком топливе, а также на комбинированном топливе (нефть, мазут, дизтопливо, газ), в данном случае в обозначении используется индекс «Ж».

При использовании в качестве топлива нефти, необходимо применять Блок подготовки жидкого  топлива.

Технические характеристики

Параметр

Значение

Производительность по жидкости, т/сутки

50-100

Номинальная теплопроизводительность топочного устройства при использовании газа теплотворностью 1200 ккал/м3, Гкал/час

0,2

Рабочее давление, МПа (кгс/см2)

1,6 (16)

Давление газа перед горелкой, МПа (кгс/см2):
- номинальное
- максимальное



0,07 (0,7)
0,15 (1,5)

Температура жидкости, °С:
- на входе в сосуд, не менее
- на выходе из сосуда от



20
от 60 до 65

Допустимая температура стенки сосуда, °С

от минус 20 до плюс 70

Предел регулирования температуры, °С

65±3

Расход газа в нормальных условиях, м3/ час

не более 25

Габариты установочные, мм
- длина
- ширина
- высота



6500
1180
6820

Емкость сосуда, м3

2,5

Топливо

природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо)

Характеристики топливного газа:
- теплота сгорания, МДж/м (кКал/нм), в пределах
- содержание сероводорода, массовая доля %, не более
- давление на входе в блок подготовки топлива, МПа (кгс/см2), в пределах
- номинальное значение перед горелкой, МПа (кгс/см2)
- расход м/ч, не более



35...60 (8356...14340)
0,002
0,1...0,6 (1,0...6,0)
0,03 (0,3)
20

Характеристики топливной нефти:
- теплота сгорания, МДж/м2, в пределах
- плотность, кг/м3, не более
- вязкость, м2/с (сСт)
- сероводород H2S , % моль, не более 2
- двуокись углерода CO2, % моль, не более 2
- температура эксплуатационная, К (°С), не более
- давление на входе в подогреватель, МПа (кгс/см2), в пределах
- давление перед горелкой, МПа (кгс/см2), не более
- расход топливной нефти, кг/ч, в пределах



40-42
887
20 10 (20)
0,01
1,0
323 (50)
4,0…6,2 (40…62)
3,5 (35)
10

Нагреваемая среда – нефть, нефтяная эмульсия, пластовая вода, газ с содержанием, % моль, не более:
- сероводород H2S
- двуокись углерода CO2



0,01
1,0

Коэффициент полезного действия, %, не менее

70

Масса, кг

 3800

Показатели надежности:
- средний ресурс до капитального ремонта, лет
- средний срок службы, лет



3,5
10,0

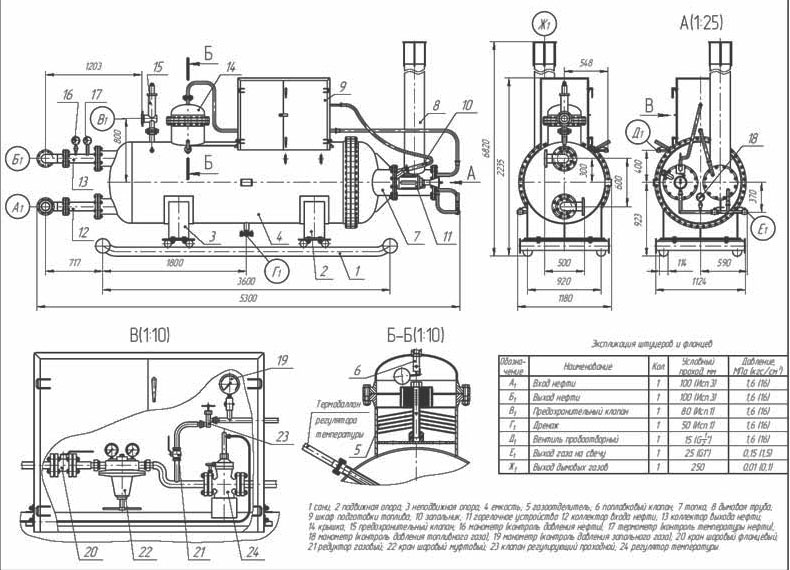

Схема установки

схема
