Подогреватель нефти ПП-4В

ПП-4В

Путевой подогреватель с промежуточным теплоносителем ПП-4В предназначен для подогрева нефти и нефтепродуктов при транспортировании по трубопроводам, а также воды для различных технологических целей.

Подогреватель предназначен для работы, как на газовом, так и на жидком топливе. При использовании жидкого топлива необходимо применять блок подготовки жидкого топлива. Подогреватель оснащен средствами автоматизации для управления его работой САУ.ПП-4В, которая может быть изготовлена на различных контролерах (DirectLogic, Siemens, AlenBradley, Schneider и другие) и  выполняет автоматическое регулирование рабочих процессов и предусматривает возможность обмена информацией с верхним уровнем управления и дистанционное управление с использованием различных промышленных протоколов (MODBUS RTU и др.), с использованием интерфейсов  RS-485, что позволяет легко интегрировать подогреватель в АСУ-ТП участка и удаленный мониторинг. Подогреватель ПП-4В предназначен для эксплуатации в зонах с умеренным и холодным климатом.

Путевой подогреватель ПП-4В состоит из следующих основных частей:

  • Два змеевика d159мм
  • Две топки турбулизаторами
  • Сосуд
  • Сани
  • Два горелочных устройства (инжекционные или вихревые с наддувом с БВА)
  • Две дымовые трубы
  • Площадка и лестница
  • Система автоматики (уличного исполнения или в блоке БАО)



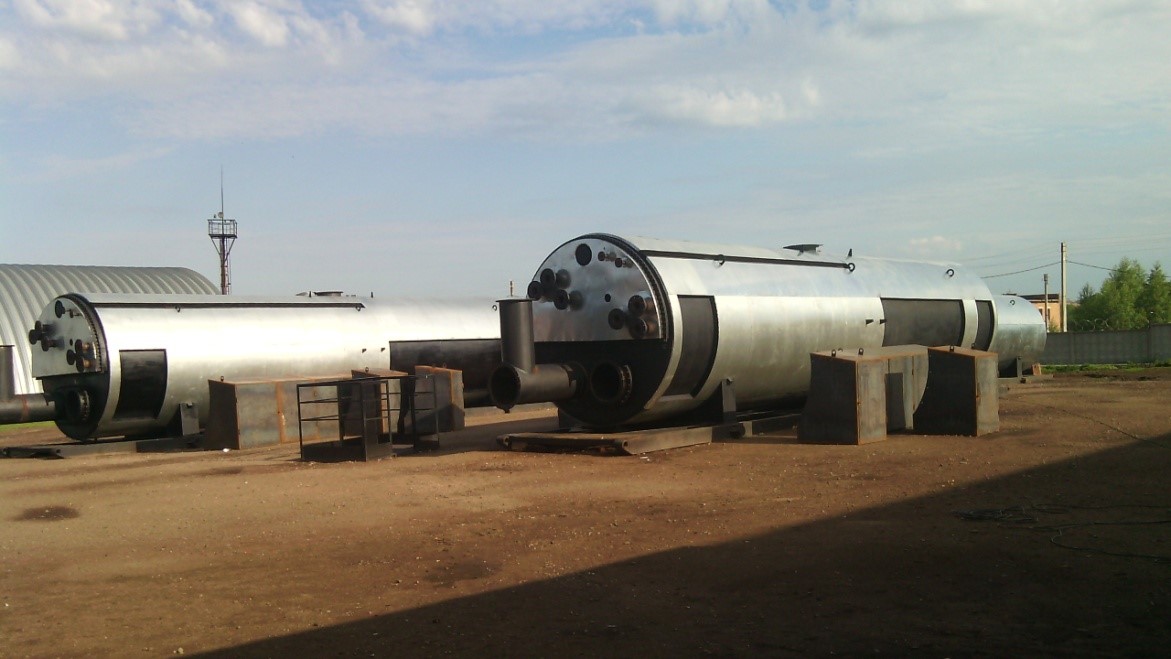

Основным компонентом подогревателя нефти ПП-4В является блок нагрева, предназначенный для передачи тепла от продуктов сгорания топливного газа к нагреваемому продукту. Блок нагрева представляет собой емкость, установленную на раме-основании и заполненную промежуточным теплоносителем. В емкости размещены топки и продуктовые змеевик, обвязанные в два потока. К фланцу топки крепится основная и запальная горелки. Топка представляет собой П-образную сварную конструкцию. К емкости топка крепится с помощью фланца. Конструктивно блок нагрева выполнен в виде моноблок, который может транспортироваться любым видом транспорта.

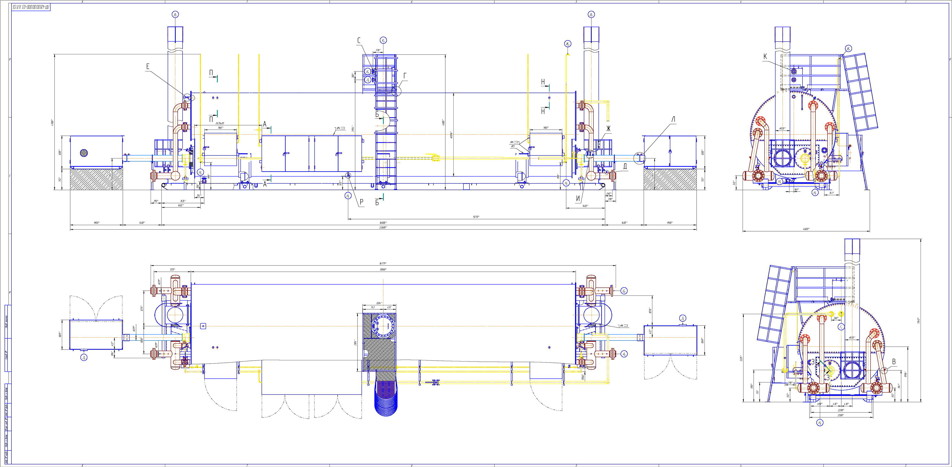

Чертеж установки

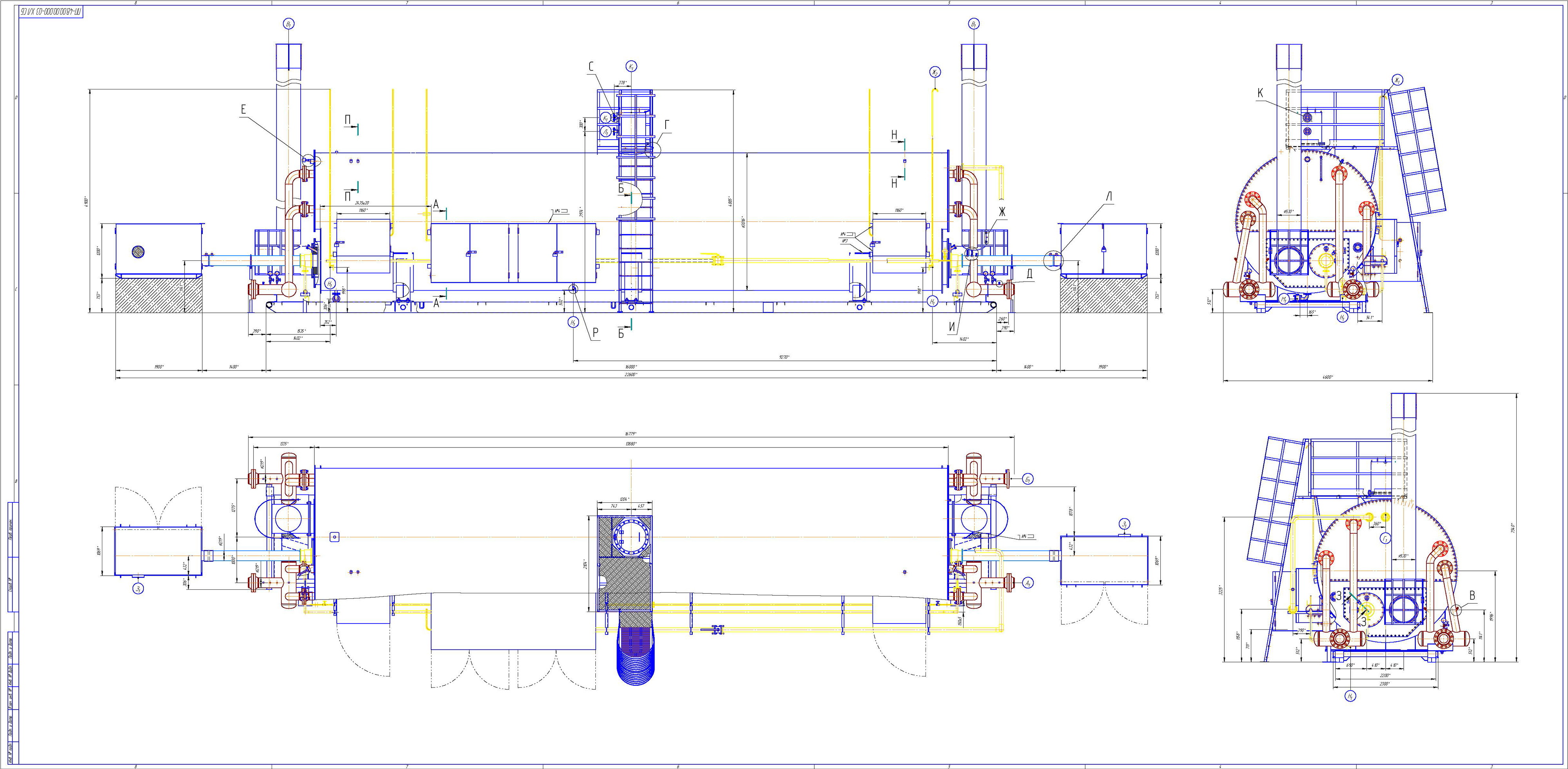

Подогреватель ПП 4B - чертеж



Технические характеристики

Параметр

Значение

Номинальная тепловая мощность, МВт (Гкал/ч)

4 (3,45)

Производительность по нефтяной эмульсии при нагреве на 25°С, обводненностью 30%, кг/с (т/сут)

23,5…116 (2000…10000)

Температура продукта, °С:
- при входе в подогреватель, не менее
- нагрева продукта, не более
- нагрева промежуточного теплоносителя, не более
- средняя самой холодной пятидневки, не ниже
- абсолютная минимальная окружающего воздуха, не ниже



+5
+70
+95
минус 50

минус 60

Давление в продуктовом змеевике, МПа (кгс/см2):
- рабочее, не более
- расчетное
- пробное гидравлическое



6,3 (63)
6,3 (63)
8,2 (82)

Перепад давления в змеевике, МПа (кг/см2), не более

0,3 (3,0)

Промежуточный теплоноситель

Пресная вода, антифриз

Нагреваемая среда – нефть, нефтяная эмульсия, пластовая вода, газ с содержанием, % моль,
не более:
- сероводород (Н2S)
- двуокись углерода (СО2)





0,01
1,0

Топливо

Природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо)

КПД, %, не менее

75

Питание приборов системы розжига, контроля, сигнализации, защиты и арматуры с электрическим приводом от сети переменного тока, В/Гц

220/50

Габаритные размеры, м, не более

20,8х4,8х8,5

Масса подогревателя в сборе (без теплоносителя), т, не более

50


Принцип работы подогревателя нефти ПП-4В

Нефть из промысловой сети поступает в левый и правый продуктовые змеевики подогревателя. Каждый змеевик включает в себя верхний и нижний змеевики, соединенные между собой параллельно в общие коллектора. Змеевики находятся в среде промежуточного теплоносителя. Таким образом, обе топки, нагреваемые от продуктов сгорания посредством горелок, нагревают теплоноситель, тепло от которого передается на змеевики. В результате непрерывной подачи продукта в змеевики происходит его равномерный нагрев до заданной температуры.

Топливный газ перед подачей на запальные и основные горелки проходит через влагоотделитель и блок подготовки топлива, расположенный на корпусе подогревателя. Охлажденные продукты сгорания через дымовую трубу выводятся из топки подогревателя в атмосферу.

Блок подготовки топлива БПГ предназначен для размещения приборов очистки, редуцирования и контроля подачи топлива к горелочным устройствам. Шкаф блока БПГ  изготавливается утепленным и обогревается за счет тепла подогревателя либо в него устанавливается обогреватель.

Блок вентагрегата БВА представляет собой утепленный блок-бокс, в котором размещен радиальный вентилятор для нагнетания воздуха на горелочное устройство.

Автоматика

Система автоматизации выполняет следующие основные функции:

  • Дистанционный розжиг горелочных устройств
  • Регулирование технологических параметров нагрева нефти
  • Рабочая и аварийная сигнализации
  • Автоматическая защита подогревателя при отклонении от заданных параметров работы
