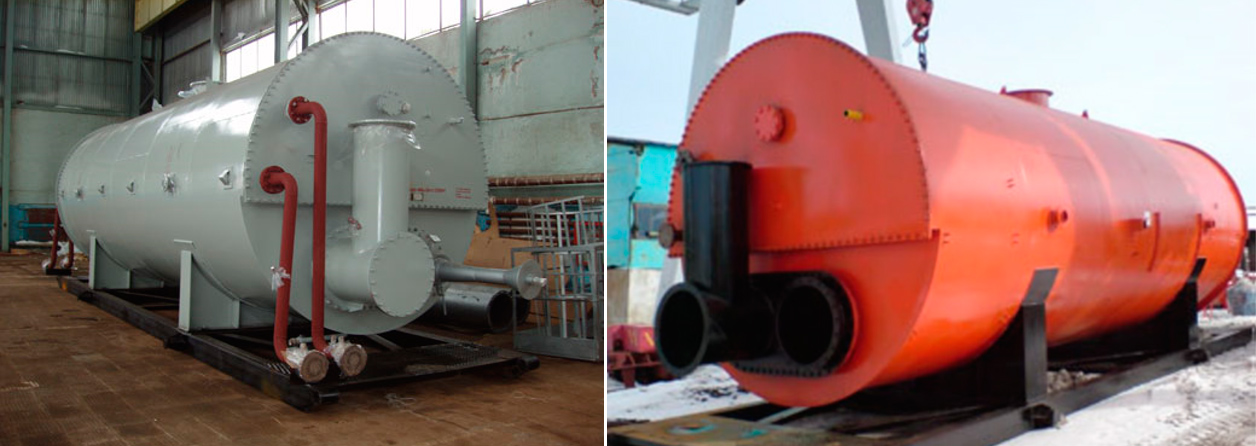

Путевой подогреватель ПП-1,6А предназначен для подогрева обезвоженных нефтяных эмульсий, вязких нефтей при транспортировании по трубопроводам, а также воды для различных технологических целей. Подогреватель ПП-1,6 может иметь различное климатическое исполнение – У1 или ХЛ1, змеевики и топка подогревателя могут быть выполнены из жаропрочных и/или нержавеющих сталей.

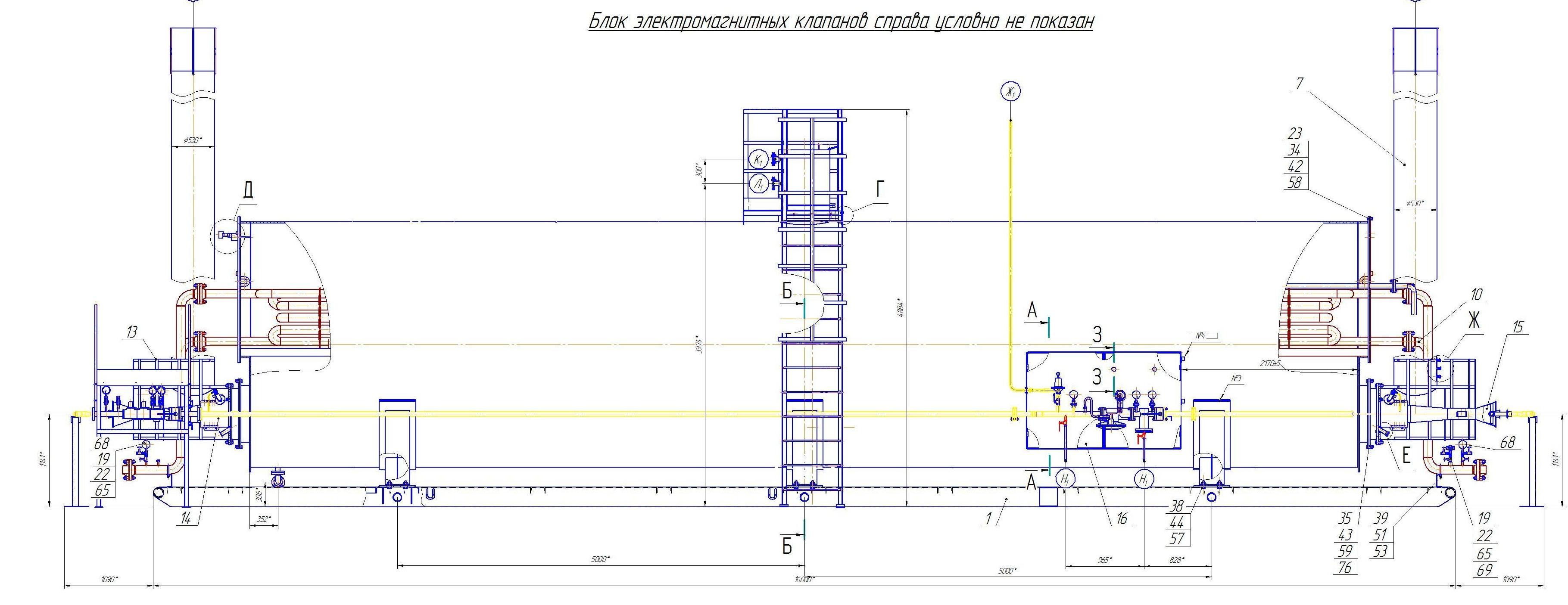

Чертеж установки
Путевой подогреватель ПП-1,6 состоит из следующих основных частей:
- Два змеевика (108 или 159мм)
- Две топки
- Сосуд
- Сани
- Два горелочных устройства (инжекционные или вихревые с наддувом)
- Две дымовые трубы
- Площадка и лестница
Система автоматизации
Путевой подогреватель ПП-1,6 поставляется с системой автоматизации САУ.ПП-1,6, которая изготавливается на базе различных контроллеров (Direct Logic, Siemens, Alen Bradley, Schneider и другие) и может размещаться как в блоке аппаратурном БАО, так и поставляться в уличном климатозащищенном исполнении.
Данные системы автоматизации предназначены для удаленного управления розжигом, автоматической защитой с отсечкой подачи топлива и поступления звукового и визуального сигнала на пульт управления оператора. Система расшифровывает и запоминает первопричины при недопустимых отклонениях технологических параметров от заданных норм, исчезновении напряжения питания и обрыве линий связи с датчиками, контролирующими предельные параметры, выдача извещающего сигнала об остановке или работе печи в диспетчерскую (на верхний уровень), а также связь с машиной верхнего уровня по интерфейсу RS-485, с использованием стандартных промышленных протоколов, что позволяет легко интегрировать подогреватель в АСУ ТП участка, а также организовать удалённый мониторинг и управление его параметрами.
Топливо
В зависимости от комплектации подогревателя ПП-1,6 он имеет возможность работы на газообразном топливе – природный и попутный нефтяной газ, либо комбинированном виде топлива - ПП-1,6АЖ (газ/нефть или дизельной топливо).
При использовании в качестве топлива нефти, необходимо применять блок подготовки жидкого топлива БПЖТ (см. блок подготовки жидкого топлива БПЖТ).
Технические характеристики установки
|
Основные технические данные |
Величина параметров |
|||
|
Давление в продуктовом змеевике, МПа (кгс/см2) |
рабочее |
6,4 (64) |
||
|
расчетное |
6,4 (64) |
|||
|
пробное |
8,0 (80) |
|||
|
Температура, |
на входе продукта в нагреватель, не менее |
278 (5) |
||
|
нагрева продукта, не более |
338 (65) |
|||
|
нагрева промежуточного теплоносителя |
386 (95) |
|||
|
абсолютная минимальная окружающего воздуха, не ниже |
238 (-45) |
|||
|
Среда |
наименование |
нефть, нефтяная эмульсия, пластовая вода с содержанием кислых газов: |
0,01 |
|
|
характеристика |
|
Взрывоопасная |
||
|
Класс взрывоопасной зоны по ГОСТ Р 51330.9-99 |
В-1г |
|||
|
Прибавка для компенсации коррозии, мм |
2 |
|||
|
Производительность по нефтяной эмульсии при нагреве на 25 0С, обводненностью 30%, т/сут |
2350 |
|||
|
Полезная тепловая мощность, МВт (Гкал/ч), не более |
1,86 (1,6)* |
|||
|
КПД подогревателя, не менее |
70 % |
|||
|
Расчетный срок службы, лет |
10 |
|||
|
Топливо - природный или попутный нефтяной газ с параметрами: |
|
|||
|
содержание сероводорода, массовая доля, %, не более |
0,002 |
|||
|
теплота сгорания, МДж/нм3, в пределах |
35-60 |
|||
|
Давление перед горелкой, кПа , в пределах |
29,4 |
|||
|
Расход топливного газа, м3/ч, не более: |
|
|||
|
на одну горелку |
250 |
|||
|
общий |
500 |
|||
|
Промтеплоноситель |
пресная вода*** |
|||
|
Перепад давления в двух змеевиках, МПа (Кгс/ см 2), не более |
Ду100 |
Ду150 |
||
|
0,55 (5,5) |
0,15 (1,5) |
|||
|
Количество блоков подогревателя, шт, всего в том числе : |
5 |
|||
|
сосуд |
1 |
|||
|
коллектор газовый |
1 |
|||
|
блок вентиляторного агрегата |
2 |
|||
|
Система управления САУ.ПП-1,6 |
1 |
|||
|
Потребляемая мощность САУ.ПП-1,6 в системе с подключенными электромагнитными клапанами, не более |
400 В•А |
|||
|
Габаритные размеры (длина х ширина х высота), мм, не более |
|
|||
|
сосуд |
14200х3136х3450 |
|||
|
подогреватель в рабочем состоянии |
18500х4780х7440 |
|||
|
Масса подогревателя, кг, не более |
|
|||
|
сухого |
40000 |
|||
|
заполненного водой |
125500 |
|||
Примечание:
*Приведенные параметры обеспечиваются для подогреваемых сред с вязкостью при температуре 200С, не более 100х10*-6 м*2/с (100 сСт).
** В качестве промтеплоносителя возможно применение водных растворов этиленгликоля, ДЭГа.
***Возможно исполнение змеевика нагрева продукта Ду100 и Ду150.
