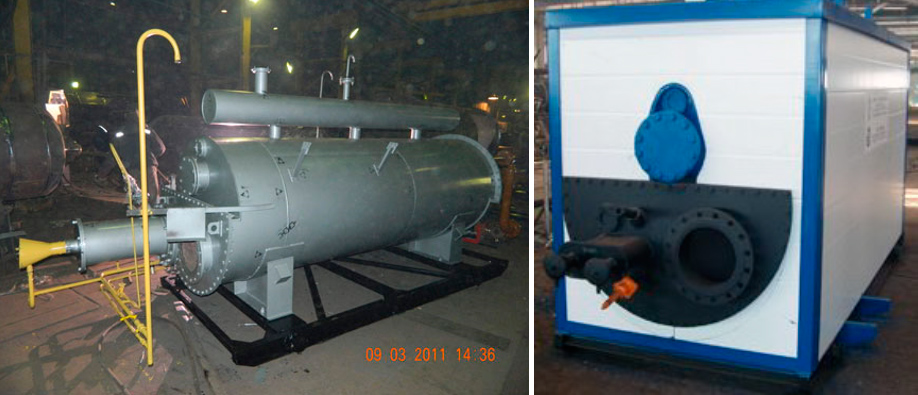

Подогреватели путевые ППТ-0,2Г (Ж)

ППТ-02

Подогреватель ППТ-0,2Г (Ж) предназначен для нагрева нефти, газа, пластовой воды и их смесей в системе сбора, транспортировки и подготовки продукции скважин.

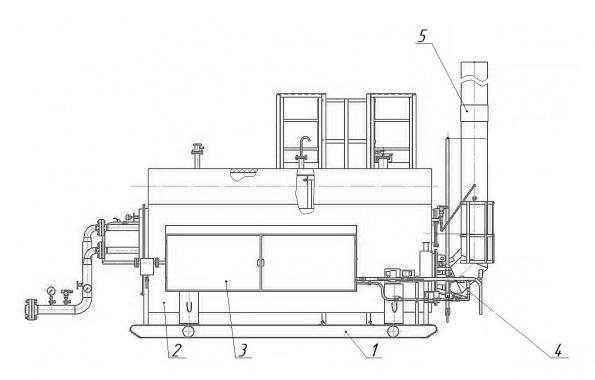

Схема установки

Подогреватель состоит из следующих узлов:

Подогреватель - схема установки

  1. Основание установки
  2. Утепленная емкость (корпус) с рамой
  3. Блок подготовки топлива и система автоматики
  4. Топочное устройство
  5. Дымовая труба

Система автоматизации

ППТ-0,2 оборудован  надежной системой автоматизации CАУ.ППТ-0,2, которая может быть изготовлена на различных контролерах (DirectLogic, Siemens, AlenBradley, Schneider и другие). Система автоматики обычно размещается в аппаратурном блоке БАО, но может изготавливаться в специальном уличном исполненнии, который хорошо защищен от воздействия внешней среды и перепада температур.

Система автоматизации САУ.ППТ-0,2 осуществляет автоматическую защиту подогревателя в следующих случаях:

  • Срыв пламени основной и запальной горелок
  • Отклонение величины давления топлива перед камерами сгорания нижа допустимых значений
  • Увеличение температуры нагрева нефти
  • Уменьшение уровня промежуточного теплоносителя ниже допустимого уровня
  • Увеличение давления нагреваемого продукта

Благодаря использованию системы автоматизации появляется возможность дистанционного и автоматического регулирования температуры нагрева нефти. Связь с верхним уровнем осуществляется по протоколу RS-232/485. Это позволяет без особых затрат интегрировать данное оборудование в АСУ ТП участка, создавая возможность персоналу удаленно управлять и осуществлять мониторинг за параметрами работы подогревателя.

Сигнализация

Подогреватель ППТ-0,2Г (Ж) оснащается надежной системой сигнализации - рабочей и аварийной. Она позволяет оповещать обслуживающий персонал о нормальной работе горелок и о срыве их пламени. Когда параметры подогревателя отклоняются от рабочих значений - система сигнализации предупреждает персонал об отсечке подачи топлива.

Топливо

В качестве топлива для подогревателя применяют газовое или жидкое топливо. Также, подогреватель может также работать на комбинированном топливе (нефть/ газ, диз. топливо/газ), при этом в его обозначение будет использоваться индекс «ГЖ». Использование в качестве топлива нефти создает необходимость применение блока подготовки жидкого топлива.

Если вас заинтересовало наше предложение по изготовлению и поставке подогревателей ППТ-0,2Г (Ж), но у вас остались некоторые вопросы – вы можете получить профессиональную консультацию и специалистов нашей компании по телефону - +7 (343) 385-60-04.

Технические характеристики установки

Параметр

Значение

Полезная тепловая мощность, кВт (Гкал/ч), не более

120…290 (0,1…0,25)

Производительность по нагреваемому продукту

по нефти, кг/с (т/сут), в пределах

1,2-5,8 (100-500)

по воде, кг/с (т/сут), в пределах

0,6(50)-2,9(250)

по газу, м3/с (м3/сут), в пределах

1,2(100000)-2,3(200000)

Давление в продуктовом змеевике, МПа (кгс/см2):
- рабочее, не более
- расчетное
- пробное гидравлическое



6,3 (63)
6,3 (63)
8,2 (82)

Перепад давления в змеевике, МПа (кгс/см2), не более

0,2 (20)

Температура, К (°С):
- на входе продукта в подогреватель, не менее
- нагрева продукта
- расчетная стенки змеевика
- нагрева промежуточного теплоносителя, не более
- средняя самой холодной пятидневки, не ниже
- абсолютная минимальная окружающего воздуха, не ниже



278 (5)
343 (70)
373 (100)
368 (95)
233 (-40)
223 (-50)

Промежуточный теплоноситель

Пресная вода

Нагреваемая среда – нефть, нефтяная эмульсия, пластовая вода,
газ с содержанием, % моль, не более:
- сероводород H2S
- двуокись углерода CO2



0,01
1,0

Топливо

природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо)

Характеристики топливного газа:
- теплота сгорания, МДж/м (кКал/нм), в пределах
- содержание сероводорода, массовая доля %, не более
- давление на входе в блок подготовки топлива, МПа (кгс/см2), в пределах
- номинальное значение перед горелкой, МПа (кгс/см2)
- расход м/ч, не более



35...60 (8356...14340)
0,002

0,1...0,6 (1,0...6,0)
0,03 (0,3)
20

Характеристики топливной нефти:
- теплота сгорания, МДж/м³, в пределах
- плотность, кг/м³, не более
- вязкость, м²/c (сСт)
- сероводород H2S, % мол., не более
- двуокись углерода СО2, % мол., не более
- температура эксплуатационная, К (ºC), не более
- давление на входе в подогреватель, МПа (кгс/см²), в пределах
- давление перед горелкой, МПа (кгс/см²), не более
- расход топливной нефти, кг/ч, в пределах



40-42
887
20 10 (20)
0,01
1,0
323 (50)
4,0…6,2 (40…62)
3,5 (35)
10…50

Коэффициент полезного действия, %, не менее

80

Габаритные размеры (длина х ширина х высота), м, не более

5600x2765x8240

Масса подогревателя без промежуточного теплоносителя, кг, не более

5000

Показатели надежности:
- средний ресурс до капитального ремонта, лет
- средний срок службы, лет



3,5
10,0
